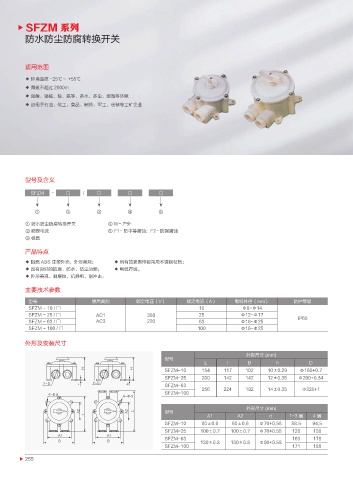

SFZM 系列
防水防尘防腐转换开关

适用范围

◆ 环境温度 -25℃～ +55℃
◆ 海拔不超过 2000m
◆ 强酸、强碱、盐、氨等、多水、多尘、潮湿等环境
◆ 应用于石油、化工、食品、制药、军工、仓储等工矿企业

型号及含义

SFZM - □ / □ □ □

① ② ③ ④ ⑤
① 防水防尘防腐转换开关 ④ W- 户外
② 额定电流 ⑤ F1- 防中等腐蚀；F2- 防强腐蚀
③ 极数

产品特点

◆ 阻燃 ABS 注塑外壳，外形美观； ◆ 所有的紧固件都采用不锈钢材质；
◆ 具有良好的防腐﹑防水﹑防尘功能； ◆ 电缆布线。
◆ 外形美观﹑耐腐蚀﹑抗静电﹑耐冲击；
主要技术参数

型号 使用类别 额定电压（V） 额定电流（A） 电缆外径（mm） 防护等级
SFZM - 10 / □ 10 Φ8~Φ14
SFZM - 25 / □ AC1 380 25 Φ12~Φ17 IP65
SFZM - 63 / □ AC3 220 63 Φ16~Φ25
SFZM - 100 / □ 100 Φ16~Φ25

外形及安装尺寸
外形尺寸 (mm)
型号
L l B h D
) )
SFZM-10 154 117 102 10±0.29 Φ160+0.7
SFZM-25 200 142 142 12±0.35 Φ200+0.84
% I % I SFZM-63
256 224 192 14±0.35 Φ320+1
SFZM-100
ŸE ŸE
外形尺寸 (mm)
" " - 型号
M
A1 A2 d 1~3 层 4 层
SFZM-10 80±0.6 60±0.6 Φ70+0.58 88.5 94.5
SFZM-25 100±0.7 100±0.7 Φ70+0.58 128 138
" "
# # SFZM-63 130±0.8 130±0.8 Φ90+0.58 163 178
SFZM-100 171 188
