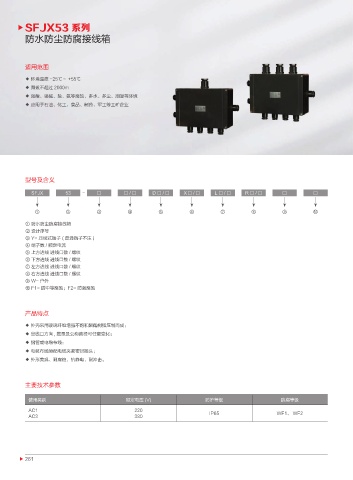

SFJX53 系列
防水防尘防腐接线箱

适用范围

◆ 环境温度 -25℃～ +55℃
◆ 海拔不超过 2000m
◆ 强酸、强碱、盐、氨等腐蚀、多水、多尘、潮湿等环境
◆ 应用于石油、化工、食品、制药、军工等工矿企业

型号及含义

SFJX 53 - □ □/□ D□/□ X □/□ L□/□ R□/□ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 防水防尘防腐接线箱
② 设计序号
③ Y- 压线式端子 ( 普通端子不注 )
④ 端子数 / 额定电流
⑤ 上方进线 进线口数 / 螺纹
⑥ 下方进线 进线口数 / 螺纹
⑦ 左方进线 进线口数 / 螺纹
⑧ 右方进线 进线口数 / 螺纹
⑨ W- 户外
⑩ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成；
◆ 出线口方向 , 数量及公称直径可任意变化；
◆ 钢管或电缆布线；
◆ 电缆布线须配电缆夹紧密封接头；
◆ 外形美观﹑耐腐蚀﹑抗静电﹑耐冲击。

主要技术参数

使用类别 额定电压 (V) 防护等级 防腐等级
AC1 220 IP65 WF1、 WF2
AC3 380
