P. 274

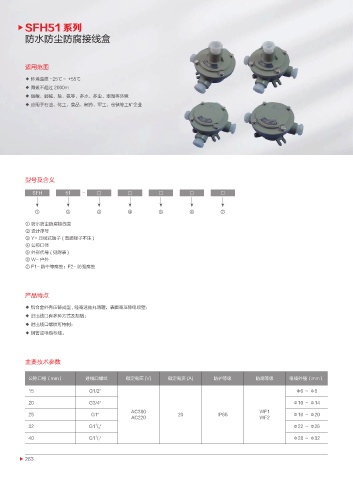

SFH51 系列
防水防尘防腐接线盒
适用范围
◆ 环境温度 -25℃～ +55℃
◆ 海拔不超过 2000m
◆ 弱酸、弱碱、盐、氨等、多水、多尘、潮湿等环境
◆ 应用于石油、化工、食品、制药、军工、仓储等工矿企业
型号及含义
SFH 51 - □ □ □ □ □
① ② ③ ④ ⑤ ⑥ ⑦
① 防水防尘防腐接线盒
② 设计序号
③ Y- 压线式端子 ( 普通端子不注 )
④ 公称口径
⑤ 外形代号 ( 见附表 )
⑥ W- 户外
⑦ F1- 防中等腐蚀；F2- 防强腐蚀
产品特点
◆ 铝合金外壳压铸成型 , 经高速抛丸清理，表面高压静电喷塑；
◆ 进出线口有多种方式及规格；
◆ 进出线口螺纹可特制；
◆ 钢管或电缆布线。
主要技术参数
公称口径（mm） 进线口螺纹 额定电压 (V) 额定电流 (A) 防护等级 防腐等级 电缆外径（mm）
15 G1/2″ Φ6 ～ Φ8
20 G3/4″ Φ10 ～ Φ14
AC380 WF1
25 G1″ 20 IP65 Φ16 ～ Φ20
AC220 WF2
1
32 G1 / 4 ″ Φ22 ～ Φ26
1
40 G1 / 2 ″ Φ28 ～ Φ32
263
