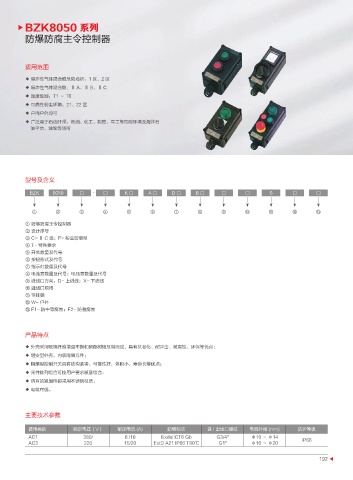

BZK8050 系列
防爆防腐主令控制器

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 户内户外均可
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所

型号及含义

BZK 8050 □ - □ K □ A□ D□ B □ □ □ S □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬
① 防爆防腐主令控制器
② 设计序号
③ C- Ⅱ C 级；F- 粉尘防爆型
④ T- 特殊要求
⑤ 开关数量及代号
⑥ 按钮形式及代号
⑦ 指示灯数量及代号
⑧ 电流表数量及代号；电压表数量及代号
⑨ 进线口方向：D- 上进线；X- 下进线
⑩ 进线口规格
⑪ 带挂锁
⑫ W- 户外
⑬ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点
◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，具有抗老化、耐冲击、耐腐蚀、环保等优点；
◆ 增安型外壳，内装隔爆元件；
◆ 隔爆型控制开关具有结构紧凑﹑可靠性好，体积小，寿命长等优点；
◆ 元件排列组合可按用户要求随意组合；
◆ 所有的紧固件都采用不锈钢材质；
◆ 电缆布线。

主要技术参数

使用类别 额定电压（V） 额定电流 (A) 防爆标志 进 / 出线口螺纹 电缆外径 (mm) 防护等级
AC1 380/ 6 /10 ExdeIICT6 Gb G3/4" Φ10 ～ Φ14 IP66
AC3 220 15/20 ExtD A21 IP66 T80℃ G1" Φ16 ～ Φ20

192
