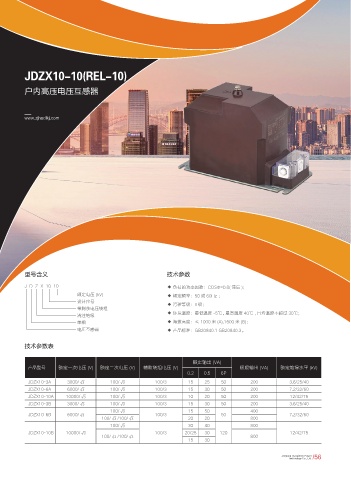

JDZX10-10(REL-10)


          户内高压电压互感器




         www.zjhsdlkj.com































          型号含义                                            技术参数

          J  D  Z  X  10  10                               ◆ 负荷的功率因数:COSΦ=0.8( 滞后 );
                            额定电压 (kV)                      ◆ 额定频率:50 或 60Hz ;
                            设计序号                           ◆ 污秽等级:II 级;
                            带剩余电压绕组
                            浇注绝缘                           ◆ 环境温度:最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃;
                            单相                             ◆ 海拔高度:≤ 1000 米 (A),1500 米 (B);
                            电压互感器                          ◆ 产品标准:GB20840.1 GB20840.3。


          技术参数表

                                                                   额定输出 (VA)
           产品型号      额定一次电压 (V)    额定二次电压 (V)     辅助绕组电压 (V)                        极限输出 (VA)    额定绝缘水平 (kV)
                                                                 0.2   0.5   6P
           JDZX10-3A    3000/ 3        100/ 3         100/3       15   25    50        200           3.6/25/40
           JDZX10-6A    6000/ 3        100/ 3         100/3       15   30    50        200           7.2/32/60
           JDZX10-10A   10000/ 3       100/ 3         100/3       10   20    50        200           12/42/75
           JDZX10-3B    3000/  3       100/ 3         100/3       15   30    50        200           3.6/25/40
                                       100/ 3                     15   50              400
           JDZX10-6B    6000/ 3                       100/3                  50                      7.2/32/60
                                    100/ 3 /100/ 3                20   20              800
                                       100/ 3                     30   40              800
           JDZX10-10B   10000/ 3                      100/3      20/25  30   120                     12/42/75
                                    100/ 3 /100/ 3                                     800
                                                                  15   30
