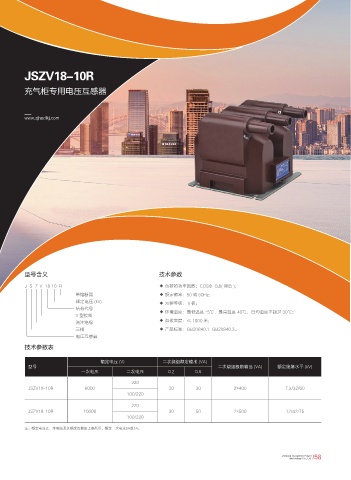

JSZV18-10R


         充气柜专用电压互感器




         www.zjhsdlkj.com































          型号含义                                          技术参数

          J  S  Z  V  18 10  R                          ◆ 负荷的功率因数:COSΦ=0.8( 滞后 );
                           带熔断器                         ◆ 额定频率:50 或 60Hz;
                           额定电压 (kV)                    ◆ 污秽等级:Ⅱ极;
                           结构代号                         ◆ 环境温度:最低温度 -5℃,最高温度 40℃,日均温度不超过 30℃;
                           V 型接线
                           浇注绝缘                         ◆ 海拔高度:≤ 1000 米;
                           三相                           ◆ 产品标准:GB20840.1  GB20840.3。
                           电压互感器
          技术参数表

                                    额定电压 (V)             二次绕组额定输出 (VA)
           型号                                                               二次绕组极限输出 (VA)       额定绝缘水平 (kV)
                             一次电压            二次电压          0.2      0.5

                                              220
           JSZV18-10R         6000                         20       30           2×400             7.2/32/60
                                             100/220
                                              220
           JSZV18-10R         10000                        30       50           2×500             12/42/75
                                             100/220

          注:额定电流比、准确级及其额定负载如上表所示,额定二次电流5A或1A。
