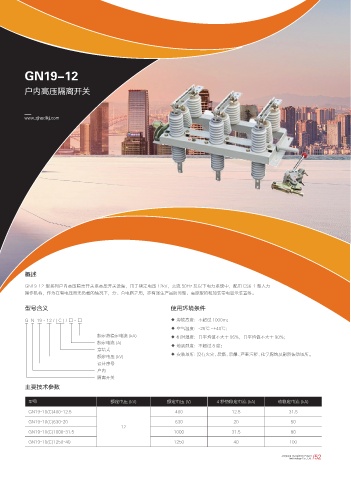

GN19-12

户内高压隔离开关

www.zjhsdlkj.com

概述

GN19-12 型系列户内高压隔离开关系高压开关设备，用于额定电压 12kV，交流 50Hz 及以下电力系统中，配用 CS6-1 型人力
操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型的和加装带电显示装置等。

型号含义 使用环境条件
G N 19 - 12 / ( C ) / □ - □ ◆ 海拔高度：不超过 1000m；
◆ 空气温度：-25℃ ~+40℃；
额定热稳定电流 (kA) ◆ 相对湿度：日平均值不大于 95%，日平均值不大于 90%；
额定电流 (A) ◆ 地震烈度：不超过 8 度；
穿墙式
◆ 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。
额定电压 (kV)
设计序号
户内
隔离开关
主要技术参数

型号 额定电压 (kV) 额定电压 (V) 4 秒热稳定电流 (kA) 动稳定电流 (kA)
GN19-10(C)400-12.5 400 12.5 31.5
GN19-10(C)630-20 630 20 50
12
GN19-10(C)1000-31.5 1000 31.5 80
GN19-10(C)1250-40 1250 40 100
