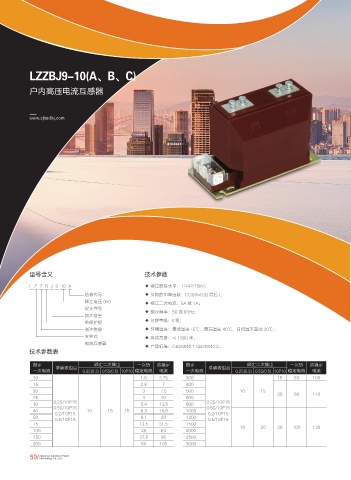

LZZBJ9-10(A、B、C)

户内高压电流互感器

www.zjhsdlkj.com

型号含义 技术参数

L Z Z B J 9 10 A ◆ 额定绝缘水平：12/42/75kV；
结构代号 ◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
额定电压 (kV) ◆ 额定二次电流：5A 或 1A；
设计序号 ◆ 额定频率：50 或 60Hz；
加大容量
带保护级 ◆ 污秽等级：II 级；
浇注绝缘 ◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温不超过 30℃；
支柱式 ◆ 海拔高度：≤ 1500 米；
电流互感器
◆ 产品标准：GB20840.1 GB20840.2。
技术参数表

额定 准确级组合 额定二次输出 一次热 动稳定 额定 准确级组合 额定二次输出 一次热 动稳定
一次电流 0.2S(0.2) 0.5S(0.5) 10P10 稳定电流 电流 一次电流 0.2S(0.2) 0.5S(0.5) 10P10 稳定电流 电流
10 1.5 3.75 300 15 63 100
15 2.8 7 400
20 3 7.5 500 10 15
25 4 10 600 20 80 110
30 0.2S/10P15 5.4 13.5 800 0.2S/10P15
40 0.5S/10P15 10 15 15 6.3 15.8 1000 0.5S/10P15
0.2/10P15
0.2/10P15
50 0.5/10P15 8.1 20 1200 0.5/10P15
75 12.5 31.5 1500 15 20 30 100 130
100 25 63 2000
150 37.5 95 2500
200 50 100 3000
