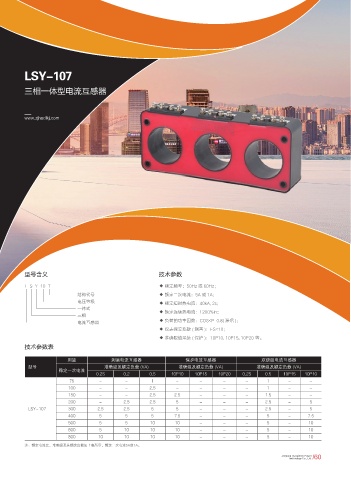

LSY-107

三相一体型电流互感器

www.zjhsdlkj.com

型号含义 技术参数

L S Y 10 7 ◆ 额定频率：50Hz 或 60Hz；
结构代号 ◆ 额定二次电流：5A 或 1A；
电压等级 ◆ 额定短时热电流：40kA, 2s；
一体式 ◆ 额定连续热电流：1200%ln；
三相
电流互感器 ◆ 负荷的功率因数：COS<P=0.8( 滞后 )；
◆ 仪表保安系数 ( 测置 )：FS<10；
◆ 准确限值系统 ( 保护 )：10P10, 10P15, 10P20 等。
技术参数表

用途 测量电流互感器 保护电流互感器 双绕组电流互感器
型号 准确级及额定负载 (VA) 准确级及额定负载 (VA) 准确级及额定负载 (VA)
稳定一次电流
0.2S 0.2 0.5 10P10 10P15 10P20 0.2S 0.5 10P15 10P10
75 - - 1 - - - - 1 - -
100 - - 2.5 - - - - 1 - -
150 - - 2.5 2.5 - - - 1.5 - -
200 - 2.5 2.5 5 - - - 2.5 - 5
LSY-107 300 2.5 2.5 5 5 - - - 2.5 - 5
400 5 5 5 7.5 - - - 5 - 7.5
500 5 5 10 10 - - - 5 - 10
600 5 10 10 10 - - - 5 - 10
800 10 10 10 10 - - - 5 - 10
注：额定电流比、准确级及其额定负载如上表所示，额定二次电流5A或1A。
