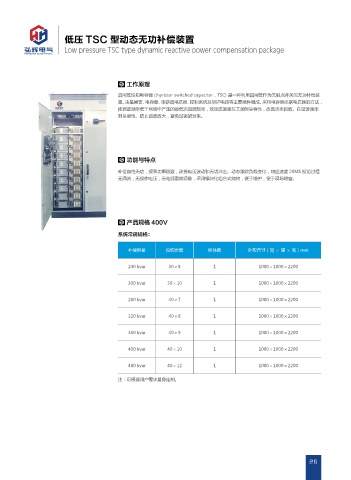

低压 TSC 型动态无功补偿装置

Low pressure TSC type dynamic reactive power compensation package

工作原理

晶闸管投切电容器 (thyristor switched capacitor，TSC) 是一种利用晶闸管作为无触点开关的无功补偿装
置。由晶闸管、电容器、串联谐电抗器、控制系统及保护电路等主要器件组成。采用电容器串联电抗器的方法，
使调谐频率低于网络中产生的最低次谐波频率，致使该装置在工频时呈容性，改善功率因数。在谐波频率
时呈感性、防止谐波放大，避免谐振的发生。

功能与特点
补偿容性无功，提高功率因数，改善电压波动和无功冲击。动态跟踪负载变化，响应速度 20MS 投切过程
无涌流，无操作电压，无电弧重燃现象，采用模块化组合式结构，便于维护，便于现场增容。

产品规格 400V

系统常规规格：

补偿容量 投切步数 柜体数 外形尺寸（宽 × 深 × 高）mm

240 kvar 30×8 1 1000×1000×2200

300 kvar 30×10 1 1000×1000×2200

280 kvar 40×7 1 1000×1000×2200

320 kvar 40×8 1 1000×1000×2200

360 kvar 40×9 1 1000×1000×2200

400 kvar 40×10 1 1000×1000×2200

480 kvar 40×12 1 1000×1000×2200

注：可根据用户需求量身定制。
