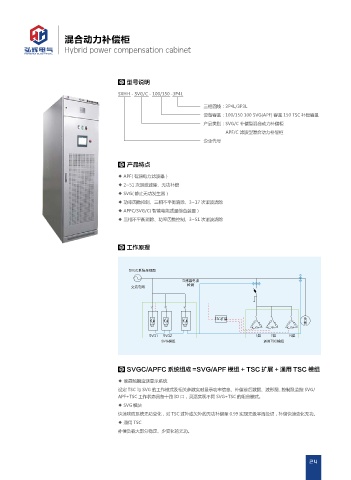

混合动力补偿柜

Hybrid power compensation cabinet

型号说明

SXHH - SVG/C - 100/150 -3P4L
三相四线：3P4L/3P3L
设备容量：100/150 100 SVG(APF) 容量 150 TSC 补偿容量
产品类别：SVG/C 补偿型混合动力补偿柜
APF/C 滤波型混合动力补偿柜
企业代号

产品特点
◆ APF( 有源电力滤波器）
◆ 2~51 次谐波滤除、无功补偿
◆ SVG( 静止无功发生器）
◆ 功率因数控制、三相不平衡消除、3~17 次谐波滤除
◆ APFC/SVG/C( 智能电能质量综合装置）
◆ 三相不平衡消除、功率因数控制、3~51 次谐波滤除

工作原理

47($㈧㐋࣋⤲ప
ξᙋஔ⩡≭
ᷬ≷
ϐ≭⩡㑽

54$ផᆁ 䉋
䒩

47( 47( ㏰ ㏰ /㏰
47(Ὅ㏰ 䕆⩔54$Ὅ㏰

SVGC/APFC 系统组成 =SVG/APF 模组 + TSC 扩展 + 通用 TSC 模组
◆ 液晶触摸监测显示系统
设定 TSC 与 SVG 的工作模式及相关参数实时显示功率信息、补偿前后数据、波形图 , 控制及监控 SVG/
APF+TSC 工作状态具备十路 IO 口，灵活实现不同 SVG+TSC 的组合模式。
◆ SVG 模块
快速响应系统无功变化，对 TSC 过补或欠补的无功补偿至 0.99 实现无级平滑投切，补偿快速变化无功。
◆ 通用 TSC
补偿负载大部分稳定、少变化的无功。
