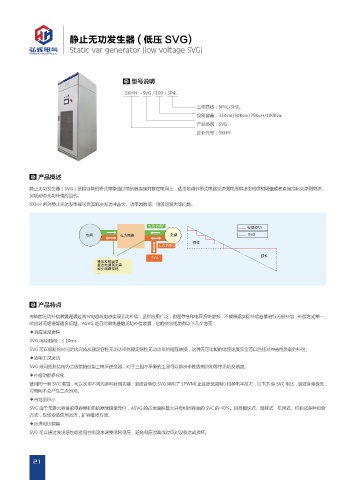

静止无功发生器 ( 低压 SVG)

Static var generator (low voltage SVG)

型号说明
SXHH - SVG / 100 - 3P4L

三相四线：3P4L/3P3L
设备容量：35Kvar/50Kvar/75Kvar/100Kvar
产品类别：SVG
企业代号：SXHH

产品概述

静止无功发生器（SVG）是将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧电压输出的相位和幅值或者直接控制交流侧电流，
实现动态无功补偿的目的。
SXHH 系列静止无功发生器可完美解决无功冲击大、功率因数低、电流谐波大等问题。

ᰵߋߋ⢳1
⩡ქេܳ
⩡㑽 ⩡߇㑽㐈 䉋䒩 47(
ქᕓ
ᬌߋߋ⢳2
ᙋᕓ
47(
䛶ᩪ㈧㐋ქ䛻
᣼倄⩡⎼ݕ⩔⢳
ۻᄽ㏫䌛ᢋ㕃

产品特点
传统的无功补偿装置是通过调节电容或电感实现无功补偿，虽然应用广泛，但是存在和电网系统谐振，不能根据实际补偿容量进行无极补偿，补偿方式单一、
响应时间缓慢等诸多问题。ASVG 是目前最先进的无功补偿装置，它的突出优势有以下几个方面：
◆响应速度更快
SVG 响应时间：≤ 10ms
SVG 可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负载的补偿。
◆适用工况灵活
SVG 采用拓扑结构为二极管箝位型三电平逆变器，对于三相不平衡的工况可以解决中性线电流和零序无功及谐波。
◆补偿功能多样化
使用同一套 SVG 装置，可以实现不同的多种补偿功能：谐波含量低 SVG 采用了 SPWM( 正弦脉宽调制 ) 和多电平技术，与 TCR 型 SVC 相比，谐波含量极低，
对电网不会产生二次污染。
◆占地面积小
SVG 由于无需大容量的电容器和电抗器做储能元件，ASVG 的占地面积最大只有相同容量的 SVC 的 40%。且有模块式、壁挂式、机架式、机柜式多种组合
方式，现场安装应用灵活，扩容维修方便。
◆治理电压偏离
SVG 可以通过发出感性或者容性电流来调整电网电压，避免电压过高或过低对设备造成损坏。
