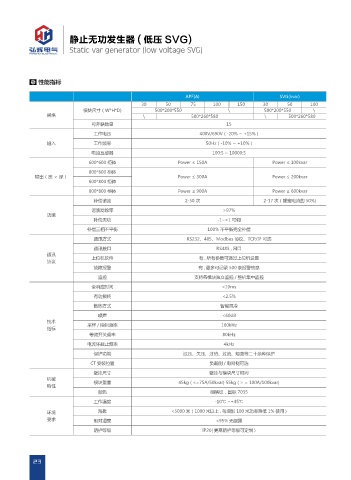

静止无功发生器 ( 低压 SVG)

Static var generator (low voltage SVG)

性能指标

APF(A) SVG(kvar)
30 50 75 100 150 30 50 100
模块尺寸（W*H*D) 500*200*550 \ 500*200*550 \
规格 \ 500*260*580 \ 500*260*580
可并联数量 15
工作电压 400V/690V ( -20% ~ +15% )
输入 工作频率 50Hz ( -10% ~ +10% )
电流互感器 100:5 ~ 10000:5
600*600 柜体 Power ≤ 150A Power ≤ 100kvar
800*600 柜体
输出（宽 × 深） Power ≤ 300A Power ≤ 200kvar
600*800 柜体
800*800 柜体 Power ≤ 900A Power ≤ 600kvar
补偿谐波 2-50 次 2-17 次（额定电流的 50%)
谐波滤除率 >97%
功能
补偿无功 -1~+1 可调
补偿三相不平衡 100% 不平衡完全补偿
通讯方式 RS232、485、Modbus 协议、TCP/IP 可选
通讯接口 RS485 , 网口
通讯 上位机软件 有 , 所有参数可通过上位机设置
协议
故障报警 有 , 最多可记录 500 条报警信息
监控 支持各模块独立监控 / 整机集中监控
全响应时间 <10ms
有功损耗 <2.5%
散热方式 智能风冷
噪声 <60dB
技术
采样 / 控制频率 160kHz
指标
等效开关频率 80kHz
电流环截止频率 4kHz
保护功能 过压、欠压、过热、过流、短路等二十余种保护
CT 安装位置 负载侧 / 电网侧可选

壁挂尺寸 壁挂与模块尺寸相同
机械 模块重量 45kg ( <=75A/50kvar) 55kg ( > = 100A/100kvar)
特性
颜色 细橘纹，国标 7035
工作温度 -10℃ ~+45℃
环境 海拔 <5000 米（1000 米以上 , 每增加 100 米功率降低 1% 使用 )
要求 相对湿度 <95% 无凝露
防护等级 IP20( 更高防护等级可定制 )
