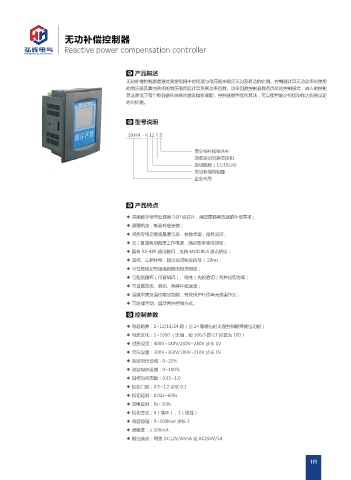

无功补偿控制器

Reactive power compensation controller

产品概述
无功补偿控制器是通过测量电网中的电流与电压值来确定无功及有功的比例。控制器计算无功功率时使用
的电流值及其他两相的电压值然后计算系统功率因数。功率因数控制器具有优化的控制模式，嵌入的控制
算法降低了每个电容循环转换次数及操作周期，控制器使用优化算法，可以使用最少投切动作达到所设定
的目标值。

型号说明
SXHH - K 12 T S

带分相补偿空共补
动态投切空静态投切
投切路数（12/18/24)
无功补偿控制器
企业代号

产品特点

◆ 采用数字信号处理器 DSP 核芯片，满足更精确迅捷的补偿需求；
◆ 超薄机身，彰显玲珑安装；
◆ 采用专用定制液晶显示屏，参数丰富，操作灵活；
◆ 交 / 直流两用宽压工作电源，满足更多使用现场；
◆ 具有 RS-485 通讯接口，支持 MODBUS 通讯协议；
◆ 单相、三相补偿，输出投切触发信号＜ 20ms；
◆ 可任意设定每组电容器的物理容值；
◆ 可配置循环（任意编码）、线性（先投后切）两种投切方案；
◆ 可设置动态、静态、两种补偿速度；
◆ 温度采集及温控输出功能，有效保护补偿单元高温作业；
◆ 可选择手动、自动两种控制方式。

控制参数

◆ 电容路数：1~12/18/24 路（当 24 路输出时无温控和报警输出功能）
◆ 电流变化：1~1000 （比值，如 500/5 的 CT 应设为 100）
◆ 过压设置：400V~480V/230V~280V 步长 1V
◆ 欠压设置：300V~360V/180V~210V 步长 1V
◆ 谐波电压设置：0~25%
◆ 谐波电流设置：0~100%
◆ 目标功率因数：0.85~1.0
◆ 投切门限：0.5~1.2 步长 0.1
◆ 投切延时：0.02s~600s
◆ 放电延时：0s~300s
◆ 投切方式：0（循环），1（线性）
◆ 电容容值：0~200Kvar 步长 1
◆ 灵敏度：≤ 100mA
◆ 输出接点：每路 DC12V/30mA 或 AC250V/5A
