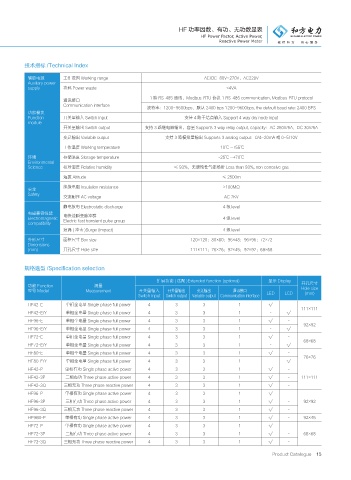

HF 功率因数、有功、无功数显表
HF Power Factor, Active Power,
Reactive Power Meter

技术指标 /Technical Index

辅助电源 工作范围 Working range AC/DC 80V~270V、AC220V
Auxiliary power
supply 功耗 Power waste <4VA

通讯接口 1 路 RS-485 通讯，Modbus-RTU 协议 1 RS-485 communication, Modbus-RTU protocol
Communication interface
波特率：1200~9600bps，默认 2400 bps 1200~9600bps, the default baud rate: 2400 BPS
功能模块
Function 开关量输入 Switch input 支持 4 路干结点输入 Support 4 way dry node input
module
开关量输出 Switch output 支持 3 路继电器输出，容量 Supports 3 way relay output, capacity：AC 250V/5A，DC 30V/5A
变送输出 Variable output 支持 3 路模拟量输出 Supports 3 analog output：0/4~20mA 或 0~5/10V
工作温度 Working temperature -10℃ ~+55℃
环境 存储温度 Storage temperature -25℃ ~+70℃
Environmental
Science 相对湿度 Relative humidity ≤ 93%，无腐蚀性气体场所 Less than 93%, non corrosive gas
海拔 Altitude ≤ 2500m

绝缘电阻 Insulation resistance >100MΩ
安全
Safety
交流耐压 AC voltage AC 2KV
静电放电 Electrostatic discharge 4 级 level
电磁兼容性能 电快速瞬变脉冲群
Electromagnetic Electric fast transient pulse group 4 级 level
compatibility
浪涌 ( 冲击 )Surge (impact) 4 级 level
外形尺寸 面框尺寸 Box size 120×120；80×80；96×48；96×96；72×72
Dimensions
(mm) 开孔尺寸 Hole size 111×111；76×76；92×45；92×92；68×68

规格选型 /Specification selection

扩展功能 ( 选配 )Extended function (optional) 显示 Display
功能 Function 测量 开孔尺寸
Hole size
型号 Model Measurement 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
Switch input Switch output Variable output Communication interface
HF42-E 单相全电量 Single phase full power 4 3 3 1 √ －
111×111
HF42-E/Y 单相全电量 Single phase full power 4 3 3 1 － √
HF96-E 单相全电量 Single phase full power 4 3 3 1 √ －
92×92
HF96-E/Y 单相全电量 Single phase full power 4 3 3 1 － √
HF72-E 单相全电量 Single phase full power 4 3 3 1 √ －
68×68
HF72-E/Y 单相全电量 Single phase full power 4 3 3 1 － √
HF80-E 单相全电量 Single phase full power 4 3 3 1 √ －
76×76
HF80-E/Y 单相全电量 Single phase full power 4 3 3 1 － √
HF42-P 单相有功 Single phase active power 4 3 3 1 √ －
HF42-3P 三相有功 Three phase active power 4 3 3 1 √ － 111×111
HF42-3Q 三相无功 Three phase reactive power 4 3 3 1 √ －
HF96-P 单相有功 Single phase active power 4 3 3 1 √ －
HF96-3P 三相有功 Three phase active power 4 3 3 1 √ － 92×92
HF96-3Q 三相无功 Three phase reactive power 4 3 3 1 √ －
HF96B-P 单相有功 Single phase active power 4 3 3 1 √ － 92×45
HF72-P 单相有功 Single phase active power 4 3 3 1 √ －
HF72-3P 三相有功 Three phase active power 4 3 3 1 √ － 68×68
HF72-3Q 三相无功 Three phase reactive power 4 3 3 1 √ －

Product Catalogue 15
