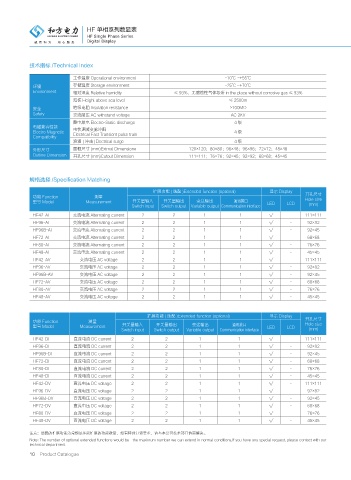

HF 单相系列数显表
HF Single Phase Series
Digital Display

技术指标 /Technical Index

工作温度 Operational environment -10℃ ~+55℃
环境 存储温度 Storage environment -25℃ ~+70℃
Environment 相对湿度 Relative humidity ≤ 93%，无腐蚀性气体场所 in the place without corrosive gas ≤ 93%
海拔 Height above sea level ≤ 2500m
安全 绝缘电阻 Insulation resistance >100MΩ
Safety 交流耐压 AC withstand voltage AC 2KV
静电放电 Electro-Static discharge 4级
电磁兼容性能 电快速瞬变脉冲群
Electro Magnetic Electrical Fast Transient pulse train 4级
Compatibility
浪涌 ( 冲击 )Electrical surge 4级
外形尺寸 面框尺寸 (mm)Extrnal Dimensione 120×120；80×80；96×48；96×96；72×72；48×48
Outline Dimension 开孔尺寸 (mm)Cutout Dimension 111×111；76×76；92×45；92×92；68×68；45×45

规格选择 /Specification Matching
扩展功能 ( 选配 )Extended function (optional) 显示 Display
功能 Function 测量 开孔尺寸
型号 Model Measurement 开关量输入 开关量输出 变送输出 通讯接口 LED LCD Hole size
Switch input Switch output Variable output Communication interface (mm)
HF42-AI 交流电流 Alternating current 2 2 1 1 √ － 111×111
HF96-AI 交流电流 Alternating current 2 2 1 1 √ － 92×92
HF96B-AI 交流电流 Alternating current 2 2 1 1 √ － 92×45
HF72-AI 交流电流 Alternating current 2 2 1 1 √ － 68×68
HF80-AI 交流电流 Alternating current 2 2 1 1 √ － 76×76
HF48-AI 交流电流 Alternating current 2 2 1 1 √ － 45×45
HF42-AV 交流电压 AC voltage 2 2 1 1 √ － 111×111
HF96-AV 交流电压 AC voltage 2 2 1 1 √ － 92×92
HF96B-AV 交流电压 AC voltage 2 2 1 1 √ － 92×45
HF72-AV 交流电压 AC voltage 2 2 1 1 √ － 68×68
HF80-AV 交流电压 AC voltage 2 2 1 1 √ － 76×76
HF48-AV 交流电压 AC voltage 2 2 1 1 √ － 45×45

扩展功能 ( 选配 )Extended function (optional) 显示 Display
功能 Function 测量 开孔尺寸
型号 Model Measurement 开关量输入 开关量输出 变送输出 通讯接口 LED LCD Hole size
Switch input Switch output Variable output Communication interface (mm)
HF42-DI 直流电流 DC current 2 2 1 1 √ － 111×111
HF96-DI 直流电流 DC current 2 2 1 1 √ － 92×92
HF96B-DI 直流电流 DC current 2 2 1 1 √ － 92×45
HF72-DI 直流电流 DC current 2 2 1 1 √ － 68×68
HF80-DI 直流电流 DC current 2 2 1 1 √ － 76×76
HF48-DI 直流电流 DC current 2 2 1 1 √ － 45×45
HF42-DV 直流电压 DC voltage 2 2 1 1 √ － 111×111
HF96-DV 直流电压 DC voltage 2 2 1 1 √ － 92×92
HF96B-DV 直流电压 DC voltage 2 2 1 1 √ － 92×45
HF72-DV 直流电压 DC voltage 2 2 1 1 √ － 68×68
HF80-DV 直流电压 DC voltage 2 2 1 1 √ － 76×76
HF48-DV 直流电压 DC voltage 2 2 1 1 √ － 45×45
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
Note: The number of optional extended functions would be the maximum number we can extend in normal conditions,If you have any special request, please contact with our
technical department.
10 Product Catalogue
