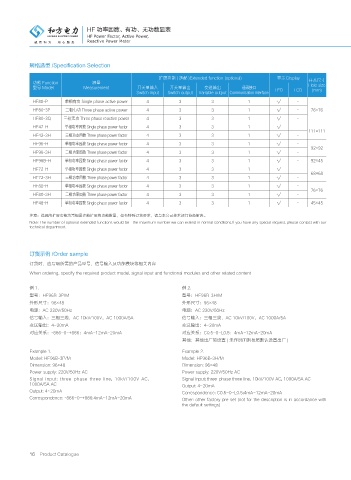

HF 功率因数、有功、无功数显表
HF Power Factor, Active Power,
Reactive Power Meter

规格选型 /Specification Selection

扩展功能 ( 选配 )Extended function (optional) 显示 Display
功能 Function 测量 开孔尺寸
Hole size
型号 Model Measurement 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
Switch input Switch output Variable output Communication interface
HF80-P 单相有功 Single phase active power 4 3 3 1 √ －
HF80-3P 三相有功 Three phase active power 4 3 3 1 √ － 76×76
HF80-3Q 三相无功 Three phase reactive power 4 3 3 1 √ －
HF42-H 单相功率因数 Single phase power factor 4 3 3 1 √ －
111×111
HF42-3H 三相功率因数 Three phase power factor 4 3 3 1 √ －
HF96-H 单相功率因数 Single phase power factor 4 3 3 1 √ －
92×92
HF96-3H 三相功率因数 Three phase power factor 4 3 3 1 √ －
HF96B-H 单相功率因数 Single phase power factor 4 3 3 1 √ － 92×45
HF72-H 单相功率因数 Single phase power factor 4 3 3 1 √ －
68×68
HF72-3H 三相功率因数 Three phase power factor 4 3 3 1 √ －
HF80-H 单相功率因数 Single phase power factor 4 3 3 1 √ －
76×76
HF80-3H 三相功率因数 Three phase power factor 4 3 3 1 √ －
HF48-H 单相功率因数 Single phase power factor 4 3 3 1 √ － 45×45

注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
Note: The number of optional extended functions would be the maximum number we can extend in normal conditions,If you have any special request, please contact with our
technical department.

订货示例 /Order sample
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
When ordering, specify the required product model, signal input and functional modules and other related content

例 1. 例 2.
型号：HF96B-3P/M 型号：HF96B-3H/M
外形尺寸：96×48 外形尺寸：96×48
电源：AC 220V/50Hz 电源：AC 220V/50Hz
信号输入：三相三线，AC 10kV/100V，AC 1000A/5A 信号输入：三相三线，AC 10kV/100V，AC 1000A/5A
变送输出：4~20mA 变送输出：4~20mA
对应关系：-866~0~+866：4mA~12mA~20mA 对应关系：C0.5~0~L0.5：4mA~12mA~20mA
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )

Example 1. Example 2.
Model: HF96B-3P/M Model: HF96B-3H/M
Dimension: 96×48 Dimension: 96×48
Power supply: 220V/50Hz AC Power supply: 220V/50Hz AC
Signal input: three-phase three line, 10kV/100V AC, Signal input: three-phase three line, 10kV/100V AC, 1000A/5A AC
1000A/5A AC Output: 4~20mA
Output: 4~20mA Correspondence: C0.5~0~L0.5:4mA~12mA~20mA
Correspondence: -866~0~+866:4mA~12mA~20mA Other: other factory pre set (not for the description is in accordance with
the default settings)

16 Product Catalogue
