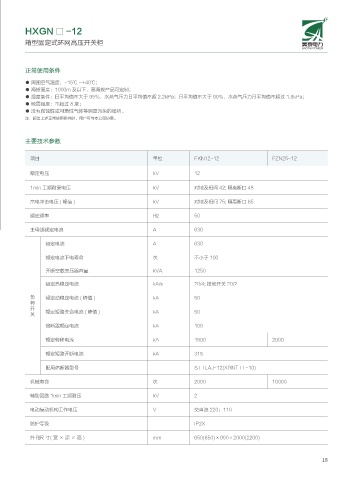

HXGN □ -12
箱型固定式环网高压开关柜

正常使用条件

● 周围空气温度：-15℃ ~+40℃；
● 海拔高度：1000m 及以下，高海拔产品可定制；
● 湿度条件：日平均值不大于 95%，水蒸气压力日平均值不超 2.2kPa；月平均值不大于 90%，水蒸气压力月平均值不超过 1.8kPa；
● 地震强度：不超过 8 度；
● 没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。

主要技术参数

项目 单位 FKN12-12 FZN25-12

额定电压 kV 12

1min 工频耐受电压 kV 对地及相间 42; 隔离断口 48

雷电冲击电压 ( 峰值 ) kV 对地及相间 75; 隔离断口 85

额定频率 Hz 50

主母线额定电流 A 630

额定电流 A 630

额定电流下电寿命 次 不小于 100
开断空载变压器容量 kVA 1250

额定热稳定电流 kA/s 20/4; 接地开关 20/2

负 额定动稳定电流 ( 峰值 ) kA 50
荷
开
关 额定短路关合电流 ( 峰值 ) kA 50
熔断器额定电流 kA 100

额定转移电流 kA 1500 2000

额定短路开断电流 kA 315

配用熔断器型号 S □ LAJ-12(XRNT □ -10)

机械寿命 次 2000 10000

辅助回路 1min 工频耐压 kV 2

电动操动机构工作电压 V 交直流 220；110

防护等级 IP2X

外形尺寸(宽×深×高) mm 650(850)×900×2000(2200)
