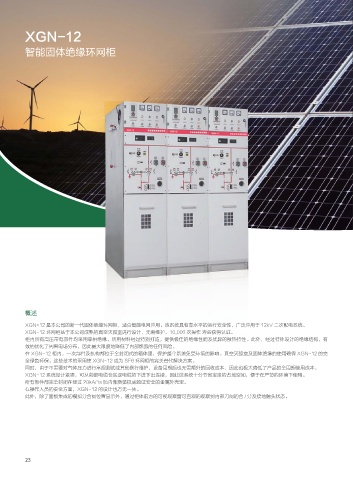

XGN-12
智能固体绝缘环网柜
概述
XGN-12 是本公司的新一代固体绝缘环网柜，适合智能电网应用。该系统具有高水平的运行安全性，广泛应用于 12kV 二次配电系统。
XGN-12 是本公司的新一代固体绝缘环网柜，适合智能电网应用。该系统具有高水平的运行安全性，广泛应用于 12kV 二次配电系统。
XGN-12 环网柜基于本公司成熟的真空灭弧室进行设计，无需维护，10,000 次操作 寿命获得认证。
柜内所有高压带电部件均采用单相绝缘。所用材料经过特别打造，提供极佳的绝缘性能及优异的散热特性。此外，经过特殊设计的绝缘结构，有
效的优化了周围电场分布，因此最大限度地降低了内部燃弧的任何风险。
在 XGN-12 柜内，一次部件及机构都位于全封闭式的箱体里，保护整个系统免受环境的影响。真空灭弧室及固体绝缘的使用确保 XGN-12 的完
全绿色环保。这些技术的采用使 XGN-12 成为 SF6 环网柜的完美替代解决方案。
同时，由于不需要对气体压力进行常规测试或其他例行维护，设备周期后也无需额外的回收成本，因此也极大降低了产品的全周期使用成本。
XGN-12 系统设计紧凑，可从前部电缆仓实现电缆的下进下出连接，因此该系统十分节省宝贵的占地空间，便于在严苛的环境下使用。
所有部件都完全封闭在经过 20kA/1s 防内部燃弧权威验证安全的金属外壳里。
在操作人员的安全方面，XGN-12 的设计也万无一失。
此外，除了面板集成的模拟分合闸位置显示外，通过柜体前方的可视观察窗可直观的观察到内部刀闸的合 / 分及接地触头状态。
