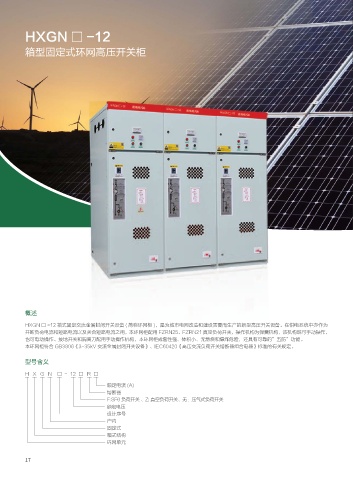

HXGN □ -12

箱型固定式环网高压开关柜

概述

HXGN □ -12 箱式固定交流金属封闭开关设备 ( 简称环网柜 )，是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为
开断负荷电流和短路电流以及关合短路电流之用，本环网柜配用 FZRN25、FZRN21 真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，
也可电动操作。接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，还具有可靠的”五防”功能。
本环网柜符合 GB3906《3-35kV 交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

型号含义

H X G N □ - 12 □ R □
额定电流 (A)
熔断器
F:SF6 负荷开关 、Z: 真空负荷开关、无：压气式负荷开关
额定电压
设计序号
户内
固定式
箱式结构
环网单元

17
