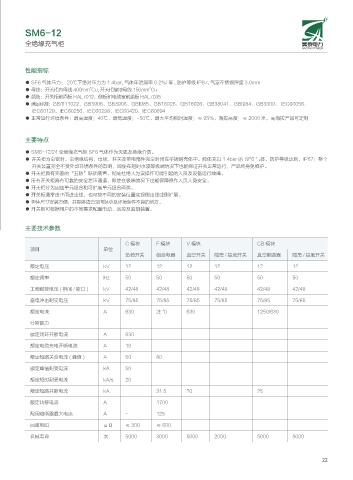

SM6-12
全绝缘充气柜

性能指标

● SF6 气体压力： 20℃下绝对压力为 1.4bar, 气体年泄漏率 0.2%/ 年 , 防护等级 IP67, 气室不锈钢厚度 3.0mm
2
2
● 母线：开关柜内母线 400mm Cu, 开关柜接地母线 150mm Cu
● 颜色：开关柜前面板 RAL7012，侧板和电缆室前盖板 RAL7035
● 满足标准：GB/T11022、GB3906、GB3906、GBI985、GB16926、GB16926、GB38041、GBI984、GB3309、 IEC60056、
IEC60129、IEC60256、IEC60298、IEC60420、IEC60694
● 正常运行环境条件：最高温度：40℃，最低温度：-50℃，最大平均相对温度：≤ 95％，海拔高度：≤ 2000 米，高海拔产品可定制

主要特点
● SM6-12/24 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质。
● 开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 1.4bar 的 SF6 气体，防护等级达到，IP67：整个
开关装置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。
● 开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
● 所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
● 开关柜分为固定单元组合和可扩展单元组合两类。
● 开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
● 柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
● 开关柜可根据用户的不同需求配置电动、远控及监测装置。

主要技术参数

C 模块 F 模块 V 模块 CB 模块
项目 单位
负荷开关 组合电器 真空开关 隔离 / 接地开关 真空断路器 隔离 / 接地开关

额定电压 kV 12 12 12 12 12 12
额定频率 Hz 50 50 50 50 50 50
工频耐受电压 ( 相间 / 断口 ) kV 42/48 42/48 42/48 42/48 42/48 42/48

雷电冲击耐受电压 kV 75/85 75/85 75/85 75/85 75/85 75/85
额定电流 A 630 注 1) 630 1250/630
分断能力

额定闭环开断电流 A 630
额定电缆充电开断电流 A 10

额定短路关合电流 ( 峰值 ) A 50 80
额定峰值耐受电流 kA 50
额定短时耐受电流 kA/s 20

额定短路开断电流 kA 31.5 20 25
额定转移电流 A 1700
配用熔断器最大电流 A - 125

回路电阻 μΩ ≤ 300 ≤ 600
机械寿命 次 5000 3000 5000 2000 5000 5000
