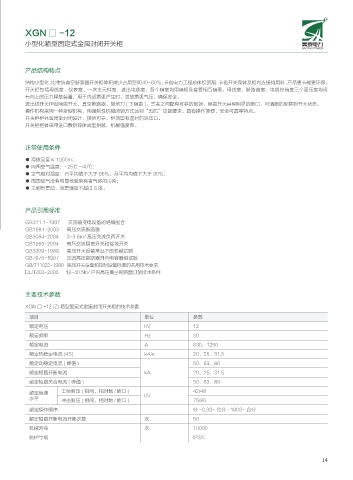

XGN □ -12
小型化箱型固定式金属封闭开关柜

产品结构特点

结构小型化，比传统真空断路器开关柜体积减少占用空间40~60%，节省电力工程总体投资额；节省开关壳体及柜内连接排用料，产品更节能更环保。
开关柜包括母线室、仪表室、一次主元件室、进出电缆室；各个隔室均用隔板及套管相互隔离，母线室、断路器室、电缆终端室三个高压室均设
有向上的压力释放装置，用于内部燃弧产生时，泄放燃弧气压，确保安全。
进出线开关柜设隔离开关、真空断路器、接地刀 ( 下隔离 )，三者之间配有可靠的联锁，隔离开关具有明显的断口，可清晰的观察到开关状态。
操作机构采用一种新型机构，用强制性机械闭锁方式达到“五防”功能要求，具有操作简便，安全可靠等特点。
开关柜柜体金属全封闭设计，接地可靠，柜顶留有虚封的泄压口。
开关柜柜体采用进口敷铝锌体成型拼装，机械强度高。

正常使用条件

● 海拔高度≤ 1000m；
● 周围空气温度：-25℃ ~40℃；
● 空气相对湿度：日平均值不大于 95%，月平均均值不大于 90%；
● 周围空气没有明显地受到有害气体的污染；
● 无剧烈震动，地震强度不超过 8 度。

产品引用标准
GB311.1-1997 交流输变电设备的绝缘配合
GB1984-2003 高压交流断路器
GB3084-2004 3~3.6kV 高压交流负荷开关
GB1985-2004 高压交流隔离开关和接地开关
GB3309-1989 高压开关设备常温下的机械试验
GB7675-1987 交流高压断路器开合电容器组试验
GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求
DL/T403-2000 12-40.5kV 户内高压真空断路器订货技术条件

主要技术参数

XGN □ -12 (Z) 箱型固定式金属封闭开关柜的技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630、1250
额定热稳定电流 (4S) kA/s 20、25、31.5
额定动稳定电流 ( 峰值 ) 50、63、80
额定短路开断电流 kA 20、25、31.5
额定短路关合电流 ( 峰值 ) 50、63、80
额定绝缘 工频耐压 ( 相间、相对地 / 断口 ) 42/48
水平 冲击耐压 ( 相间、相对地 / 断口 ) kV 75/85

额定操作顺序 分 -0.3S- 合分 -180S- 合分
额定短路开断电流开断次数 次 50
机械寿命 次 10000
防护等级 IP3X
