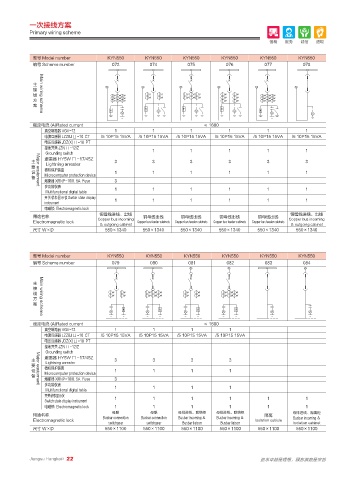

一次接线方案
Primary wiring scheme
݈᫝ ᰺ߎ 䄇Ԏ 䔈ः

型号 Model number KYN550 KYN550 KYN550 KYN550 KYN550 KYN550
编号 Scheme number 073 074 075 076 077 078

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 1 1 1 1 1 1
电流互感器 LZZBJ □ -10 CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10 PT
接地开关 JZN □ -12/Z 1 1 1 1 1
Grounding switch
避雷器 HY5W □ -17/45Z
主 3 3 3 3 3 3
要 Lightning arrester
设 Major equipment 微机保护装置 1 1 1 1 1 1
备 Microcomputer protection device
熔断器 XRNP-10/0. 5A Fuse 3
多功能仪表
Multifunctional digital table 1 1 1 1 1 1
开关状态显示仪 Switch state display 1 1 1 1 1 1
instrument
电磁锁 Electromagnetic lock
铜母线进线、出线 铜母线进线、出线
用途名称 Copper bus incoming 铜母线出线 铜母线出线 铜母线出线 铜母线出线 Copper bus incoming
Electromagnetic lock Copper bus feeder cabinets Copper bus feeder cabinets Copper bus feeder cabinets Copper bus feeder cabinets
＆ outgoing cabinet ＆ outgoing cabinet
尺寸 W×D 550×1340 550×1340 550×1340 550×1340 550×1340 550×1340

型号 Model number KYN550 KYN550 KYN550 KYN550 KYN550 KYN550
编号 Scheme number 079 080 081 082 083 084

主
接
线
方 Main wiring scheme
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 1 1 1 1
电流互感器 LZZBJ □ -10 CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10 PT
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3
要 微机保护装置
设 Major equipment Microcomputer protection device 1 1 1 1
备
熔断器 XRNP-10/0. 5A Fuse 3
多功能仪表 1 1 1 1
Multifunctional digital table
开关状态显示仪
Switch state display instrument 1 1 1 1 1 1
电磁锁 Electromagnetic lock 1 1 1 1 1 1
母联 母联 母排进线、联络柜 母排进线、联络柜 母排进线、隔离柜
用途名称 Busbar connection Busbar connection Busbar incoming ＆ Busbar incoming ＆ 隔离
Electromagnetic lock Isolation cubicle Busbar incoming ＆
switchgear switchgear Busbar liaison Busbar liaison Isolation cabinet
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 550×1100 550×1100
