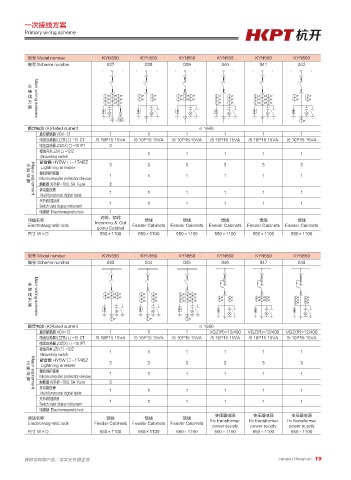

一次接线方案
Primary wiring scheme

型号 Model number KYN550 KYN550 KYN550 KYN550 KYN550 KYN550
编号 Scheme number 037 038 039 040 041 042

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 1 1 1 1 1 1
电流互感器 LZZBJ □ -10 CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10 PT 3
接地开关 JZN □ -12/Z
Grounding switch 1 1 1 1 1
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3 3 3
要
设 微机保护装置 1 1 1 1 1 1
备 Major equipment Microcomputer protection device
熔断器 XRNP-10/0. 5A Fuse 3
多功能仪表 1 1 1 1 1 1
Multifunctional digital table
开关状态显示仪 1 1 1 1 1 1
Switch state display instrument
电磁锁 Electromagnetic lock 1
进线、馈线
用途名称 Incoming ＆ Out 馈线 馈线 馈线 馈线 馈线
Electromagnetic lock Feeder Cabinets Feeder Cabinets Feeder Cabinets Feeder Cabinets Feeder Cabinets
going Cabinet
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 550×1100 550×1100

型号 Model number KYN550 KYN550 KYN550 KYN550 KYN550 KYN550
编号 Scheme number 043 044 045 046 047 048

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 1 1 1 VGZ(R)-12/400 VGZ(R)-12/400 VGZ(R)-12/400
电流互感器 LZZBJ □ -10 CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10 PT
接地开关 JZN □ -12/Z 1 1 1 1 1 1
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3 3 3
要
设 Major equipment 微机保护装置 1 1 1 1 1 1
备 Microcomputer protection device
熔断器 XRNP-10/0. 5A Fuse 3
多功能仪表 1 1 1 1 1 1
Multifunctional digital table
开关状态显示仪 1 1 1 1 1 1
Switch state display instrument
电磁锁 Electromagnetic lock
变压器电源 变压器电源 变压器电源
用途名称 馈线 馈线 馈线 Hv transformer Hv transformer Hv transformer
Electromagnetic lock Feeder Cabinets Feeder Cabinets Feeder Cabinets
power supply power supply power supply
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 550×1100 550×1100
