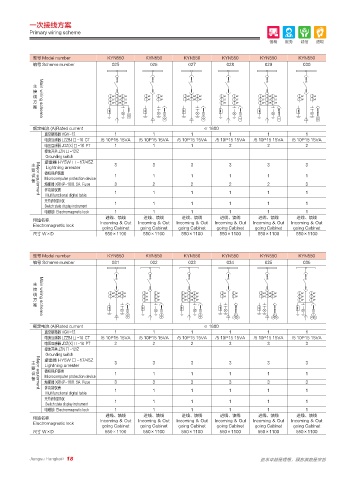

一次接线方案
Primary wiring scheme
݈᫝ ᰺ߎ 䄇Ԏ 䔈ः

型号 Model number KYN550 KYN550 KYN550 KYN550 KYN550 KYN550
编号 Scheme number 025 026 027 028 029 030

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 1 1 1 1 1 1
电流互感器 LZZBJ □ -10 CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10 PT 1 1 1 2 2 2
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3 3 3
要
设 微机保护装置 1 1 1 1 1 1
备 Major equipment Microcomputer protection device
熔断器 XRNP-10/0. 5A Fuse 3 2 2 2 2 3
多功能仪表 1 1 1 1 1 1
Multifunctional digital table
开关状态显示仪 1 1 1 1 1 1
Switch state display instrument
电磁锁 Electromagnetic lock 1 1 1 1 1 1
进线、馈线 进线、馈线 进线、馈线 进线、馈线 进线、馈线 进线、馈线
用途名称 Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out
Electromagnetic lock
going Cabinet going Cabinet going Cabinet going Cabinet going Cabinet going Cabinet
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 550×1100 550×1100

型号 Model number KYN550 KYN550 KYN550 KYN550 KYN550 KYN550
编号 Scheme number 031 032 033 034 035 036

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 1 1 1 1 1 1
电流互感器 LZZBJ □ -10 CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10 PT 2 2 2 3 3 3
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3 3 3
要
设 Major equipment 微机保护装置 1 1 1 1 1 1
备 Microcomputer protection device
熔断器 XRNP-10/0. 5A Fuse 3 3 3 3 3 3
多功能仪表 1 1 1 1 1 1
Multifunctional digital table
开关状态显示仪 1 1 1 1 1 1
Switch state display instrument
电磁锁 Electromagnetic lock 1 1 1 1 1 1
进线、馈线 进线、馈线 进线、馈线 进线、馈线 进线、馈线 进线、馈线
用途名称 Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out
Electromagnetic lock
going Cabinet going Cabinet going Cabinet going Cabinet going Cabinet going Cabinet
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 550×1100 550×1100
