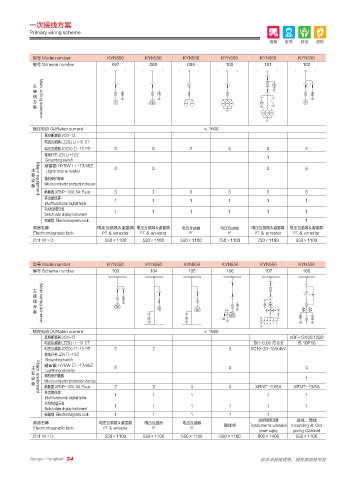

一次接线方案
Primary wiring scheme
݈᫝ ᰺ߎ 䄇Ԏ 䔈ः

型号 Model number KYN550 KYN550 KYN550 KYN550 KYN550 KYN550
编号 Scheme number 097 098 099 100 101 102

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12
电流互感器 LZZBJ □ -10 CT
电压互感器 JDZ(X) □ -10 PT 2 3 2 3 3 2
接地开关 JZN □ -12/Z
Grounding switch 1
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3
要
设 Major equipment 微机保护装置
备 Microcomputer protection device
熔断器 XRNP-10/0. 5A Fuse 3 3 3 3 3 3
多功能仪表 1 1 1 1 1 1
Multifunctional digital table
开关状态显示仪 1 1 1 1 1 1
Switch state display instrument
电磁锁 Electromagnetic lock 1
用途名称 电压互感器＆避雷器 电压互感器＆避雷器 电压互感器 电压互感器 电压互感器＆避雷器 电压互感器＆避雷器
Electromagnetic lock PT ＆ arrester PT ＆ arrester PT PT PT ＆ arrester PT ＆ arrester
尺寸 W×D 550×1100 550×1100 550×1100 750×1100 750×1100 550×1100

型号 Model number KYN550 KYN550 KYN550 KYN550 KYN550 KYN550
编号 Scheme number 103 104 105 106 107 108

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VGF-12/630(1250)
电流互感器 LZZBJ □ -10 CT BH-0.66 /5 0.5 /5 10P10
电压互感器 JDZ(X) □ -10 PT 3 2 3 SC10-30-10/0.4kV
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3
要 微机保护装置
设 Major equipment Microcomputer protection device 1
备
熔断器 XRNP-10/0. 5A Fuse 3 3 3 3 XRNT-10/5A XRNT-10/5A
多功能仪表 1 1 1 1 1
Multifunctional digital table
开关状态显示仪 1 1 1 1 1 1
Switch state display instrument
电磁锁 Electromagnetic lock 1 1 1 1 1
站用电源变压器 进线、馈线
用途名称 电压互感器＆避雷器 电压互感器 电压互感器 聚优柜 Transformer for substation Incoming ＆ Out
Electromagnetic lock PT ＆ arrester PT PT
power supply going Cabinet
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 800×1400 550×1100
