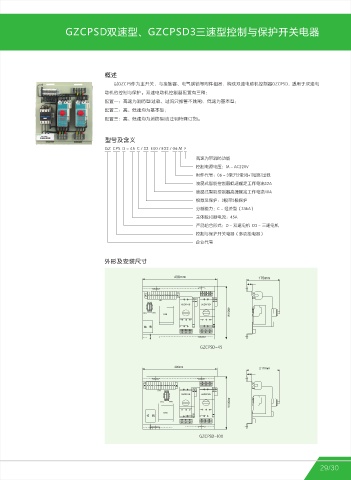

GZCPS控制与保护开关电器 GZCPSD双速型、GZCPSD3三速型控制与保护开关电器
国置电气

概述 概述
GZCPS系列控制与保护开关电器是低压电器中的 新 型 产 品 ，其产品类别代号为“CPS”，是英文 以GZCPS作为主开关，与接触器、电气联锁等附件组合，构成双速电动机控制器GZCPSD，适用于双速电
“Controland Protective Switching Device”的缩写，其符合的标准为IEC60947-6-2(1997)《低压开关设备和 动机的控制与保护。双速电动机控制器配置有三种：
控制设备第6部分：多功能电器第2节：控制与保护开关电器》(1992年8月第一版) 和GB14048.9-1998《低压 配置一：高速为消防型(过载、过流只报警不跳闸)，低速为基本型；
开关设备和控制设备 多功能电器(设备)第2部分：控制与保护开关电器(设备)》(等同采用IEC60947-6-2)。 配置二：高、低速均为基本型；
配置三：高、低速均为消防型(应注明特殊订货)。

型号及含义 型号及含义
GZ CPS D - 45 C / 33 E40 / E32 / 06 M F
基本型的完整结构及型号应包括：主体型号+主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控
制电源及附件。 高速为带消防功能
产品型号各部分的含义如下: 控制电源电压：M - AC220V
附件代号：06 - 3常开2常闭+1短路1过载
GZ CPS □ - □ □ / □ □ □ / □ □ □ □
液晶式智能控制器低速额定工作电流32A
4极的N极类型
液晶式智能控制器高速额定工作电流40A
派生代号：电机无代号、P-配电、F-消防、L-漏电、G-隔离
极数及保护：3极带3极保护
控制电源电压代号：AC380V的代号为Q，AC220V代号为M
分断能力：C - 经济型（35kA）
辅助触头组合方式代号：02、06、09
主体脱扣器电流：45A
脱扣器额定电流：1～125A
产品组合形式：D - 双速电机 D3 - 三速电机
脱扣器代号：M、F、Z
控制与保护开关电器（多功能电器）
主电路极数代号：3极：33（3极带3极保护极）可省略；
企业代号
30（3极无保护极）；4极：44（4极带4极保护极）；
43（4极带3极保护极)；40（4极无保护极）
额定运行分断能力Icw：C、Y、H 外形及安装尺寸
主体电流：45、125
产品组合型式：基本型无代号、D-双速型、J-星三角、N-可逆型
控制与保护开关电器（多功能电器）
企业代号
1GZCPSD 2GZCPSD

外形及安装尺寸

GZCPSD-45

1GZCPSD 2GZCPSD

GZCPS-45 GZCPS-125

GZCPSD-100

29/30
