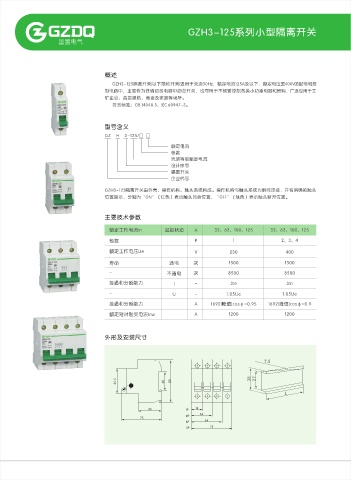

GZH3-125系列小型隔离开关 DZ47型过欠压脱扣器
国置电气

概述 概述

GZH3-125隔离开关(以下简称开关)适用于交流50Hz，额定电流125A及以下，额定电压至400V的配电和控 本系列电气附件是我公司专为DZ47-63(C45)、DZ47-100(NC)系列断路器配套设计的辅助功能元件，
制电路中，主要作为终端组合电器中的总开关，也可用于不频繁控制各类小功率电器和照明，广泛应用于工 在单相或三相电气线路中，可以根据需要选择不同的电气附件与DZ47-63(C45)、DZ47-100(NC)系列断路
矿企业、高层建筑、商业及家庭等场所。
器配合使用，以实现欠压、过压、过欠压等保护功能。
符合标准：GB 14048.3、IEC 60947-3。
本产品经国家CCC试验站检测合格，质量可靠，外观精美，带试验按钮功能，为满足不同客 户的需求，
产品可选配，同时根据各个厂家铆钉孔大小不一致的情况，产品可分为塑料插针拼装式、插销拼装式和
型号含义 螺丝拼装式三种，出线方式也分为带引线式和不带引线式两种。
GZ H 3-125/□ □ 过欠压动作值可由用户选定特制。
额定电流 本产品与小型断路器并联使用。
极数 本产品符合标准：GB14048.2 IEC60947-2
壳架等级额定电流
设计序号
隔离开关
企业代号 主要技术参数
GZH3-125隔离开关由外壳、操作机构、触头系统构成。操作机构与触头系统为钢性连接，并有明确的触头 过压、欠压、过欠压脱扣器，欠压保护器技术参数
位置指示，分别为“ON”（红色）表示触头闭合位置，“OFF”（绿色）表示触头断开位置。
附件名称 代号 额定工作电压Ue 动作电压 接线路
欠压脱扣器 MN AC：230V 170V ±5%
主要技术参数
过压脱扣器 MV AC：230V 270V ±5%
C2 C1
额定工作电流In 起始状态 A 32、63、100、125 32、63、100、125 过欠压脱扣器 MV+MN AC：230V 欠压：170V ±5%
过压：270V ±5%
极数 P 1 2、3、4 过欠压、失压 (电子式)脱扣器 MNVs AC：230V 欠压：170V ±5%
过压：270V ±5%
额定工作电压Ue V 230 400 三相、三相四线欠压脱扣器 MN AC：380V 300V ±5%
寿命 通电 次 1500 1500 三相、三相四线过压脱扣器 MV AC：380V 460V ±5% U
C3 N
C2
- 不通电 次 8500 8500 三相、三相四线过欠压脱扣器 MV+MN AC：380V 300V ±5% A B C C1
460V ±5%
接通和分断能力 | - 3le 3ln
- U - 1.05Ue 1.05Ue
接通和分断能力 A 1692(峰值)cosφ=0.95 1692(峰值)cosφ=0.9 工作条件和安装条件
额定短时耐受电流Icw A 1200 1200 环境温度：-5℃~+40℃；
海拔高度：不超过2000m；
环境条件：应没有引起爆炸危险的介质，也没有腐蚀和破坏绝缘的有害气体和导电尘埃；
外形及安装尺寸 安装条件：采用35mm标准导轨安装。

45.5 40 80

45 1P 18
36
2P
75
3P 54
4P 72
