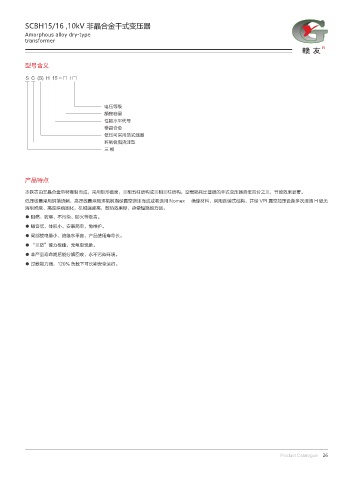

SCBH15/16 ,10kV 非晶合金干式变压器
Amorphous alloy dry-type
transformer

型号含义

S C (B) H 15 - □ / □

电压等级
额定容量
性能水平代号
非晶合金
低压可采用箔式线圈
环氧树脂浇注型
三 相

产品特点

本铁芯由非晶合金带材卷制而成，采用矩形截面，三相五柱结构或三相三柱结构，空载损耗比普通的干式变压器降低四分之三，节能效果显著。
低压线圈采用铜箔绕制，高压线圈采用环氧树脂经真空浇注而成或者选用 Nomex 绝缘材料，采用连续式结构，并经 VPI 真空加压设备多次浸渍 H 级无
溶剂绝缘、高温烘焙固化，机械强度高，散热效果好，承受短路能力强。
● 阻燃、防爆、不污染、防火等级高。
● 噪音低、体积小、安装简单、免维护。
● 局部放电量小、绝缘水平高、产品使用寿命长。
● “三防”能力极佳，无龟裂现象。
● 本产品寿命期后能分解回收，永不污染环境。
● 过载能力强，120% 负载下可长期安全运行。
