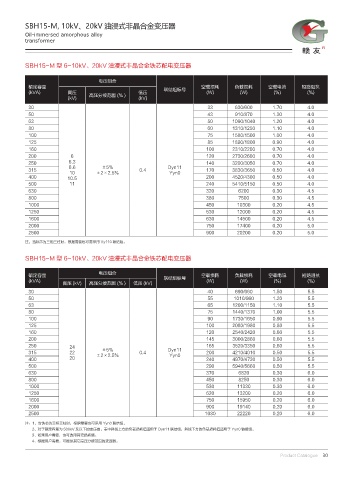

SBH15-M, 10kV、20kV 油浸式非晶合金变压器
Oil-immersed amorphous alloy
transformer

SBH15-M 型 6~10kV、20kV 油浸式非晶合金铁芯配电变压器

电压组合
额定容量 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 高压 高压分接范围 (％ ) 低压 (W) (W) (%) (%)
(kV) (kV)
30 33 630/600 1.70 4.0
50 43 910/870 1.30 4.0
63 50 1090/1040 1.20 4.0
80 60 1310/1250 1.10 4.0
100 75 1580/1500 1.00 4.0
125 85 1890/1800 0.90 4.0
160 100 2310/2200 0.70 4.0
200 6 120 2730/2600 0.70 4.0
250 6.3 140 3200/3050 0.70 4.0
6.6 ±5% Dyn11
315 0.4 170 3830/3650 0.50 4.0
10 ±2×2.5% Yyn0
400 10.5 200 4520/4300 0.50 4.0
500 11 240 5410/5150 0.50 4.0
630 320 6200 0.30 4.5
800 380 7500 0.30 4.5
1000 450 10300 0.20 4.5
1250 530 12000 0.20 4.5
1600 630 14500 0.20 4.5
2000 750 17400 0.20 5.0
2500 900 20200 0.20 5.0
注：当铁芯为三相三柱时，根据需要也可需采用 Yy110 联结组。

SBH15-M 型 6~10kV、20kV 油浸式非晶合金铁芯配电变压器

电压组合
额定容量 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 联结组标号 (W) (W) (%) (%)
高压 (kV) 高压分接范围 (％ ) 低压 (kV)
30 40 690/660 1.50 5.5
50 55 1010/960 1.20 5.5
63 65 1200/1150 1.10 5.5
80 75 1440/1370 1.00 5.5
100 90 1730/1650 0.90 5.5
125 100 2080/1980 0.80 5.5
160 120 2540/2420 0.60 5.5
200 145 3000/2860 0.60 5.5
250 24 165 3520/3350 0.60 5.5
±5%
315 22 ±2×2.5% 0.4 Dyn11 200 4210/4010 0.50 5.5
Yyn0
400 20 240 4970/4730 0.50 5.5
500 290 5940/5660 0.50 5.5
630 370 6820 0.30 6.0
800 450 8250 0.30 6.0
1000 530 11330 0.30 6.0
1250 620 13200 0.20 6.0
1600 750 15950 0.20 6.0
2000 900 19140 0.20 6.0
2500 1080 22220 0.20 6.0

注：1、当铁芯为三相三柱时，根据需要也可采用 Yyn0 联结组。
2、对于额定容量为 500kV 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 联结组，斜线下方的负载损耗值适用于 Yyn0 链接组。
3、如果用户需要，也可选用其它损耗值。
4、根据用户需要，可提供其它高压分接范围的变压器。
