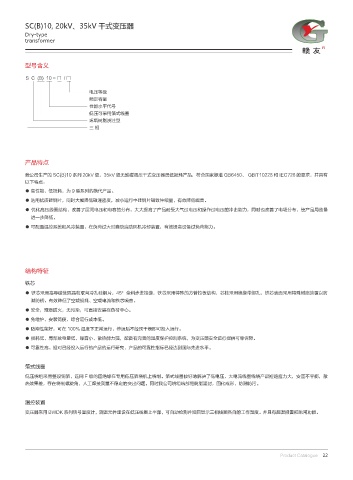

SC(B)10, 20kV、35kV 干式变压器
Dry-type
transformer

型号含义

S C (B) 10 - □ / □

电压等级
额定容量
性能水平代号
低压可采用箔式线圈
环氧树脂浇注型
三 相

产品特点
我公司生产的 SC(B)10 系列 20kV 级、35kV 级无励磁调压干式变压器属低损耗产品，符合国家标准 GB6450、 GB/T10228 和 IEC726 的要求，并具有
以下特点：
● 高性能、低损耗，为 9 型系列的换代产品。
● 选用优质硅钢片，同时大幅降低磁通密度，减小运行中硅钢片磁致伸缩量，有效降低噪音。
● 优化高压线圈结构，改善了层间电压和电容的分布，大大提高了产品耐受大气过电压和操作过电压的冲击能力，同时也改善了电场分布，使产品局放量
进一步降低。
● 可配置温控系统和风冷装置，在负荷过大时自动启动风机冷却装置，有效提高设备过负荷能力。

结构特征

铁芯
● 铁芯采用高导磁优质晶粒取向冷扎硅钢片，45°全斜步进接缝，铁芯采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，铁芯表面采用特殊树脂涂覆以防
潮防锈，有效降低了空载损耗、空载电流和铁芯噪音。
● 安全，难燃防火，无污染，可直接安装在负荷中心。
● 免维护、安装简便、综合运行成本低。
● 防潮性能好，可在 100% 湿度下正常运行，停运后不经预干燥即可投入运行。
● 损耗低、局部放电量低、噪音小、散热能力强，配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。
● 可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。

箔式线圈

低压绕组采用整段铜箔，连同 F 级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈线绕产品短路应力大，安匝不平衡，散
热效果差，存在绕制螺旋角，人工焊接质量不稳定的突出问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。

温控装置
变压器采用 BWDK 系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示三相线圈各自的工作湿度。并且有超温报警和跳闸功能。

Product Catalogue 22
