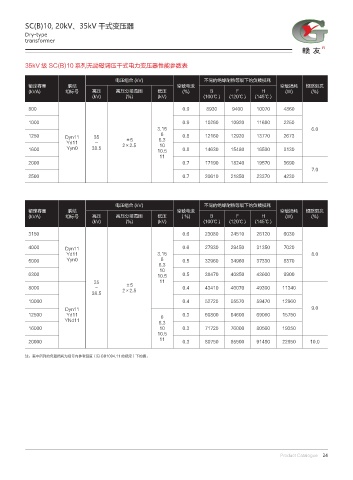

SC(B)10, 20kV、35kV 干式变压器
          Dry-type
          transformer



          35kV 级 SC(B)10 系列无励磁调压干式电力变压器性能参数表

                                        电压组合 (kV)                     不同的绝缘耐热等级下的负载损耗
           额定容量         联结                                   空载电流                               空载损耗    短路阻抗
           (kVA)       组标号      高压      高压分接范围        低压      (%)       B        F       H       (W)      (%)
                                (kV)       (%)        (kV)            (100℃ )  (120℃ )  (145℃ )
           800                                                 0.9     8930    9400     10070    4860

           1000                                                0.9    10260    10920    11680    2250
                                                      3.15                                                6.0
           1250        Dyn11     35                    6       0.8    12160    12920    13770    2673
                                           ±5
                       Yd11      ~        2×2.5        6.3
                                                       10
           1600         Yyn0    38.5                  10.5     0.8    14630    15480    16530    3130
                                                       11
           2000                                                0.7    17190    18240    19570    3690
                                                                                                          7.0
           2500                                                0.7    20610    21850    23370    4230




                                        电压组合 (kV)                     不同的绝缘耐热等级下的负载损耗
           额定容量         联结                                   空载电流                               空载损耗    短路阻抗
           (kVA)       组标号      高压      高压分接范围        低压      ( %)      B        F       H       (W)      (%)
                                (kV)       (%)        (kV)            (100℃ )  (120℃ )  (145℃ )

           3150                                                0.6    23080    24510    26120    6030

           4000        Dyn11                                   0.6    27930    29450    31350    7020
                       Yd11                           3.15                                                8.0
           5000         Yyn0                           6       0.5    32960    34960    37330    8370
                                                       6.3
                                                       10
           6300                                       10.5     0.5    38470    40850    43600    9900
                                 35        ±5          11
           8000                  ~                             0.4    43410    46070    49300   11340
                                38.5      2×2.5
           10000                                               0.4    52720    55570    59470   12960
                       Dyn11                                                                              9.0
           12500       Yd11                            6       0.3    60800    64600    69060   15750
                       YNd11
                                                       6.3
           16000                                       10      0.3    71720    76000    80560   19350
                                                      10.5
                                                       11
           20000                                               0.3    80750    85500    91480   22950     10.0
          注:表中所列的负载损耗为括号内参考温度(见 GB1094.11 的规定)下的值。
