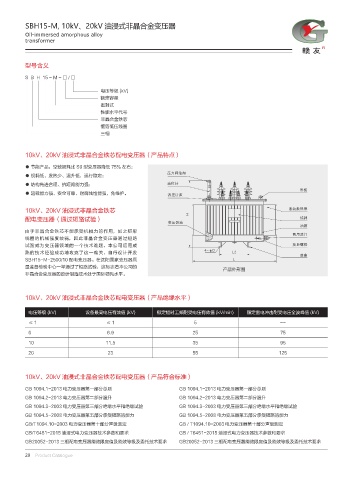

Page 38 - 江西赣中变压器有限公司（资质文件）

SBH15-M, 10kV、20kV 油浸式非晶合金变压器
Oil-immersed amorphous alloy
transformer

型号含义

S B H 15 - M - □ / □

电压等级 (kV)
额定容量
密封式
性能水平代号
非晶合金铁芯
铜箔低压线圈
三相

10kV、20kV 油浸式非晶合金铁芯配电变压器（产品特点）

● 节能产品，空载损耗比 S9 型变压器降低 75% 左右；
ࢷ߇䛶ᩪ䬬
● 损耗低、发热少、温升低，运行稳定；
● 结构先进合理、抗短路能力强； ⇥ѹ䃍
शᲫ
● 超载能力强、安全可靠、耐腐蚀性能强，免维护。 ⍕Ꮢ䃍Ꮣ

10kV、20kV 油浸式非晶合金铁芯 ∎㏥᪏☙ஔ
)
配电变压器（通过短路试验） 䨙❸
ऄࢷஔ⇥
⇥ポ
由于非晶合金铁芯不能承受机械力的作用，加之矩形
͐⩔≧䬔
线圈的机械强度较弱，因此非晶合金变压器通过短路
试验成为变压器领域的一个技术难题。本公司运用成 ᣑ౜㳦ᴿ
% ·
熟的技术经验成功地攻克了这一难关，自行设计开发 -
ᏁᏓ
SBH15-M-2500/10 配电变压器。在沈阳国家变压器质 -
量监督检验中心一举通过了短路试验，这标志着本公司的
产品外形图
非晶合金变压器的设计制造技术处于国际领先水平。

10kV、20kV 油浸式非晶合金铁芯配电变压器（产品绝缘水平）

电压等级 (kV) 设备最高电压有效值 (kV) 额定短时工频耐受电压有效值 (kV/min) 额定雷电冲击耐受电压全波峰值 (kV)
≤1 ≤1 5 --

6 6.9 25 75
10 11.5 35 95
20 23 55 125

10kV、20kV 油浸式非晶合金铁芯配电变压器（产品符合标准）
GB 1094.1-2013 电力变压器第一部分总则 GB 1094.1-2013 电力变压器第一部分总则
GB 1094.2-2013 电力变压器第二部分温升 GB 1094.2-2013 电力变压器第二部分温升
GB 1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验 GB 1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验
GB 1094.5-2008 电力变压器第五部分承受短路的能力 GB 1094.5-2008 电力变压器第五部分承受短路的能力
GB/T1094.10-2003 电力变压器第十部分声级测定 GB / T1094.10-2003 电力变压器第十部分声级测定
GB/T6451-2015 油浸式电力变压器技术参数和要求 GB / T6451-2015 油浸式电力变压器技术参数和要求
GB20052-2013 三相配电变压器能效限定值及能效等级及委托技术要求 GB20052-2013 三相配电变压器能效限定值及能效等级及委托技术要求
