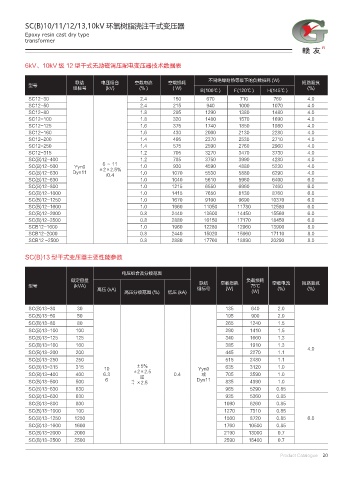

SC(B)10/11/12/13,10kV 环氧树脂浇注干式变压器
Epoxy resin cast dry type
transformer

6kV、10kV 级 12 型干式无励磁调压配电变压器技术数据表

不同绝缘耐热等级下的负载损耗 (W)
联结 电压组合 空载电流 空载损耗 短路阻抗
型号
组标号 (kV) (% ) ( W) (%)
B(100℃ ) F(120℃ ) H(145℃ )
SC12-30 2.4 150 670 710 760 4.0
SC12-50 2.4 215 940 1000 1070 4.0
SC12-80 1.8 295 1290 1380 1480 4.0
SC12-100 1.8 320 1480 1570 1690 4.0
SC12-125 1.6 375 1740 1850 1980 4.0
SC12-160 1.6 430 2000 2130 2280 4.0
SC12-200 1.4 495 2370 2530 2710 4.0
SC12-250 1.4 575 2590 2760 2960 4.0
SC12-315 1.2 705 3270 3470 3730 4.0
SC(B)12-400 1.2 785 3750 3990 4280 4.0
6～11
SC(B)12-500 Yyn0 ±2×2.5% 1.0 930 4590 4880 5230 4.0
SC(B)12-630 Dyn11 /0.4 1.0 1070 5530 5880 6290 4.0
SC(B)12-630 1.0 1040 5610 5960 6400 6.0
SC(B)12-800 1.0 1215 6550 6960 7460 6.0
SC(B)12-1000 1.0 1415 7650 8130 8760 6.0
SC(B)12-1250 1.0 1670 9100 9690 10370 6.0
SC(B)12-1600 1.0 1960 11050 11730 12580 6.0
SC(B)12-2000 0.8 2440 13600 14450 15560 6.0
SC(B)12-2500 0.8 2880 16150 17170 18450 6.0
SCB12-1600 1.0 1960 12280 12960 13900 8.0
SCB12-2000 0.8 2440 15020 15960 17110 8.0
SCB12 -2500 0.8 2880 17760 18890 20290 8.0

SC(B)13 型干式变压器主要性能参数

电压组合及分接范围
额定容量 负载损耗
型号 (kVA) 联结 空载损耗 75℃ 空载电流 短路阻抗
高压 (kA) 组标号 (W) (%) (%)
高压分接范围 (%) 低压 (kA) (W)
SC(B)13-30 30 135 640 2.0
SC(B)13-50 50 195 900 2.0
SC(B)13-80 80 265 1240 1.5
SC(B)13-100 100 290 1410 1.5
SC(B)13-125 125 340 1660 1.3
SC(B)13-160 160 385 1910 1.3
4.0
SC(B)13-200 200 445 2270 1.1
SC(B)13-250 250 515 2480 1.1
SC(B)13-315 315 10 ±5% Yyn0 635 3120 1.0
SC(B)13-400 400 6.3 ±2×2.5 0.4 或 705 3590 1.0
或
SC(B)13-500 500 6 +3 ×2.5 Dyn11 835 4390 1.0
-1
SC(B)13-630 630 965 5290 0.85
SC(B)13-630 630 935 5360 0.85
SC(B)13-800 800 1090 6260 0.85
SC(B)13-1000 100 1270 7310 0.85
SC(B)13-1250 1250 1500 8720 0.85 6.0
SC(B)13-1600 1600 1760 10500 0.85
SC(B)13-2000 2000 2190 13000 0.7
SC(B)13-2500 2500 2590 15400 0.7
