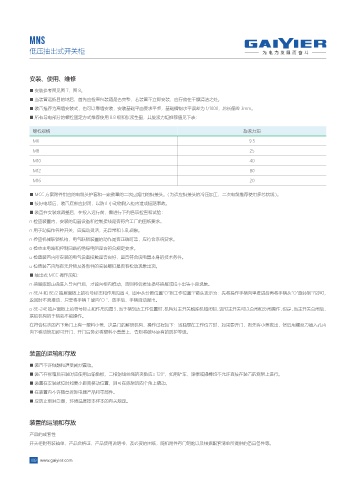

MNS
低压抽出式开关柜
安装、使用、维修
■ 安装参考图见图 7、图 8。
■ 当装置运抵目的地后，首先应检查包装箱是否完整，若装置不立即安装，应存放在干燥清洁之处。
■ 装置推荐为离墙安装式，也可以靠墙安装，安装基础平面要求平整，基础槽钢水平误差为 1/1000，总长偏差 3mm。
■ 所有导电部分的螺栓固定方式推荐使用 8.8 级和张紧垫圈，其旋紧力矩推荐值见下表：
螺栓规格 旋紧力矩
M6 9.5
M8 25
M10 40
M12 80
M16 20
■ MCC 方案附件供应的电缆头护套和一定数量的二次回路用的铜接头。( 为适应铜接头的冷压加工，二次电缆推荐使用多芯软线 )。
■ 接好电缆后，装置底部应封闭，以防止小动物爬入柜内造成短路事故。
■ 装置在安装或调整后，在投入运行前，需进行下列各项检查和试验：
□ 检查装置内，安装的电器设备和控制接线是否符合工厂的图纸要求。
□ 用手动操作各种开关，应操动灵活，无异常和卡轧现象。
□ 检查机械联锁机构，电气联锁装置的动作是否正确可靠，应符合系统要求。
□ 检查主电路和控制回路的绝缘电阻是否符合规定要求。
□ 检查装置内所安装的电气设备接触是否良好，是否符合该电器本身的技术务件。
□ 检查装置内部有无异物及各部件的安装螺钉是否有松动现象出现。
■ 抽出式 MCC 操作须知：
□ 抽屉底部正确进入导向件后，才能向柜内推动，否则将会发生损坏抽屉或拉不出等不良现象。
□ 8E/4 和 8E/2 抽屉面板上的符号标志和作用见图 4，图中从分断位置“O”到工作位置“I”箭头表示为：先将操作手柄向里推进后再将手柄从“O”旋转到“I”即可，
返回时不须推动，只要将手柄 T 旋向“O “，放手后，手柄自动弹出。
□ 8E-24E抽屉面板上的符号标志和作用见图5，当手柄到达工作位置时，机构对主开关解除机械闭锁，这时主开关可以合闸和分闸操作，但是，当主开关合闸后，
联锁机构的手柄就不能操作。
在符合标志的右下角门上有一塑料小盖，这是门的解锁机构，操作过程如下：当抽屉在工作位置时，如果要开门，则先将小盖拔出，然后用螺丝刀插入孔内
向下移动锁扣即可开门，开门后务必将塑料小盖盖上，否则将破坏原有的防护等级。
装置的运输和存放
■ 装置不许倾翻和遭受剧烈震动。
■ 装置在拆箱后吊装时应使用运输角板，二根钢线丝绳的夹角应≤ 120°，如用铲车，滚棍或撬棒均不允许直接在装置的底架上进行。
■ 装置在安装就位时如要小距离移动位置，则可在底架的四个角上撬动。
■ 在装置内不许随意拆卸电器产品和零部件。
■ 应防止雨淋受潮，环境温度按本样本的有关规定。
装置的运输和存放
产品的成套性
开关柜附有装箱单，产品合格证，产品使用说明书，及必要的图纸，随机附件有门钥匙以及根据配套清单所提供的备品备件等。
