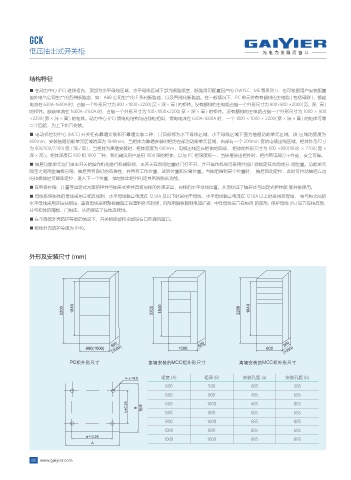

GCK

低压抽出式开关柜

结构特征

■ 在动力中心 (PC) 进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的 DW15C，ME 等系列 IJ，也可根据用户需要配置
国外电气公司生产的各种断路器，如：ABB 公司生产的 F 系列断路器，以及智能化断路器。在一般情况下，PC 单元带有有翻排的主电路 ( 包括母联 )，额定
电流在 630A-1600A 时，占据一个外形尺寸为 800 ×1000×2200( 宽 × 深 × 高 ) 的柜体。没有翻排的主电路占据一个外形尺寸为 800×800 ×2000( 宽、深、高 )
的柜体。额定电流在 1600A-3150A 时，占据一个外形尺寸为 100×1000×2200( 宽 × 深 × 高 ) 的柜体。没有翻排的主电路占据一个外形尺寸为 1000 × 800
×2200( 宽 × 深 × 高 ) 的柜体。动力中心 (PC) 馈电柜结构与进线柜相似，馈电电流在 630A-1600A 时，一个 1000 × 1000 × 2200( 宽 × 深 × 高 ) 的柜体可装
二个回路，为上下布置安装。
■ 电动机控制中心 (MCC) 开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该 区域的宽度为
600mm，安装抽屉功能单元区域的高为 1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个 200mm 宽的电缆出线区域，柜体外形尺寸
为 800/500/2200( 宽 / 深 / 高 )，当柜体为离墙安装时，柜体宽度为 600mm，电缆出线区在柜体的后部， 柜体的外形尺寸为 600 ×800(1000) × 2200( 宽 ×
深 × 高 )。柜体深度有 800 和 1000 二种，我们建议用户选用 1000 深的柜体，以与 PC 柜深度统一，当抽屉抽出柜外时，柜内带电部分不外露，安全可靠。
■ 抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分 闸位置。功能单元
隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时， 抽屉自动定位，此时可拉动抽屉左边
的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。
■ 在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而保证了抽屉式与固定式柜体能 够并排使用。
■ 母线系统柜体的母线采用三相五线制，水平母线额定电流在 1250A 及以下时采用单母线，水平母线额定电流在 1250A 以上时采用双母线， 柜与柜之间的
水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶 的前部，保护母线 (PE) 设置在柜底部，
并与柜体的隔板，门相连，从而保证了接地连续性。
■ 在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。
■ 柜体外壳防护等级为 IP40。

外形及安装尺寸 (mm)

柜宽 (A) 柜深 (B) 安装孔距 (a) 安装孔距 (b)
800 500 685 385
600 800 485 685
600 1000 485 885
800 800 685 685
800 1000 685 885
1000 800 885 685
1000 1000 885 885
