JP

户外综合配电箱

“ ”为隔离开关，型号可选 HD11F 等系列；
“ ”为刀熔开关，型号可选 HR5、HR6 等系列；
“ ”为断路器，型号可选 DZ20、CM1、NS、D247 等系列；
“ ”为交流接触器，型号可选 CJ20、B 系列，CJX2、CJ19 切换电容等系列；
“ ”为零序互感器和漏电继电器，型号可选 JD、LLJ 等系列；
“ ”为电流互感器，型号可选 LMZ1-0.5、LMK-0.66 等系列；
“ ”为避雷器，型号可选 FYS、Y3W 等系列；
“ ”为电容器，型号可选 BSMJ、BCMJ 等系列；
“ ”为自动补偿控制器，型号可选 JKL、JKG 等系列；
补偿回路数 1-4 回可选，每回容量 3?20kVar 可选；
另：根据用户需求，箱内可选装温湿度控制装置。

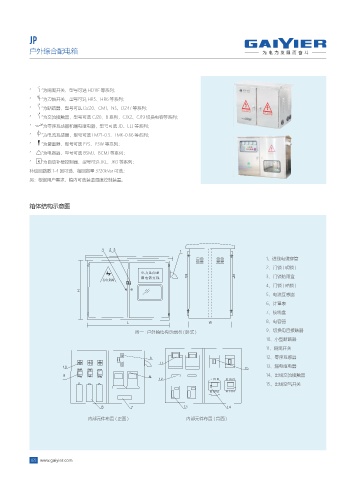

箱体结构示意图

1、进线电缆穿管
2、门锁 ( 明锁 )
3、门锁防雨盒
4、门锁 ( 暗锁 )
)
5、电流互感器
6、计量表
7、接线盒

- 8 8、电容器
图一 : 户外箱结构示意图 ( 卧式 ) 9、切换电容接触器
10、小型断路器
11、隔离开关
12、零序互感器
13、漏电继电器
14、出线交流接触器
15、出线空气开关

内部元件布置 ( 正面 ) 内部元件布置 ( 背面 )

073 www.gaiyier.com
