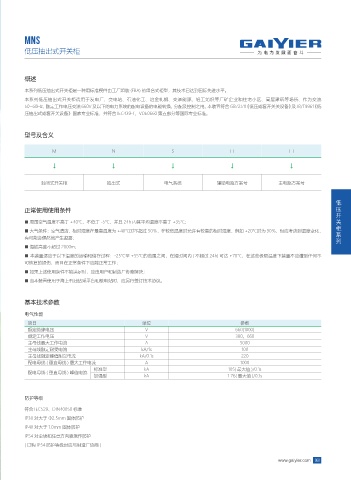

P. 77
MNS
低压抽出式开关柜
概述
本系列低压抽出式开关柜是一种用标准模件由工厂组装 (FBA) 的组合式柜型，其技术已达到国际先进水平。
本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流
50~60Hz，额定工作电压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合 GB72511《低压成套开关关设备》及 JB/T9961《低
压抽出式成套开关设备》国家专业标准、并符合 IEC439-1、VDE0660 第五部分等国际专业标准。
型号及含义
M N S □ □
↓ ↓ ↓ ↓ ↓
封闭式开关柜 抽出式 电气系统 辅助电路方案号 主电路方案号
低
正常使用使用条件 压
开
■ 周围空气温度不高于 +40℃，不低于 -5℃，并且 24h 内其平均温度不高于 +35℃； 关
柜
■ 大气条件：空气清洁，相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较高的相对湿度，例如 +20℃时为 90％，但应考虑到温度变化， 系
有可能会偶然地产生凝露；
列
■ 海拔高度不超过 2000m；
■ 本装置适应于以下温度的运输和储存过程：-25℃至 +55℃的范围之间，在短时间内 ( 不超过 24h) 可达 +70℃，在这些极限温度下装置不应遭到任何不
可恢复的损伤，而且在正常条件下应能正常工作；
■ 如果上述使用条件不能满足时，应由用户和制造厂协商解决；
■ 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
基本技术参数
电气性能
项目 单位 参数
额定绝缘电压 V 660(1000)
额定工作电压 V 380、660
主母线最大工作电流 A 5000
主母线额定耐受电流 kA/1s 100
主母线额定峰值耐受电流 kA/0.1s 220
配电母线 ( 垂直母线 ) 最大工作电流 A 1000
标准型 kA 105( 最大值 )/0.1s
配电母线 ( 垂直母线 ) 峰值电流
加强型 kA 1 76( 最大值 )/0.1s
防护等级
符合 IEC529、DIN40050 标准
IP30 对大于 Φ2.5mm 固体防护
IP40 对大于 1.0mm 固体防护
IP54 对尘埃和任意方向喷溅作防护
( 订购 lP54 防护等级时应与制造厂协商 )
www.gaiyier.com 068
