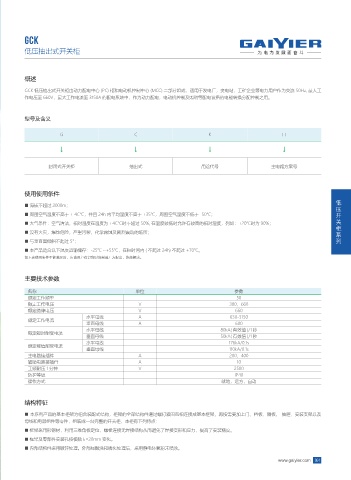

GCK

低压抽出式开关柜

概述

GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz, 最大工
作电压至 660V，最大工作电流至 3150A 的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

型号及含义

G C K □

↓ ↓ ↓ ↓

封闭式开关柜 抽出式 用途代号 主电路方案号

使用使用条件
低
■ 海拔不超过 2000m；
压
■ 周围空气温度不高于 + 4C℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃； 开
■ 大气条件：空气清洁，相对湿度在温度为 +4C℃时不超过 50%, 在温度较低时允许有较高的相对湿度，列如：+20℃时为 90%； 关
柜
■ 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
系
■ 与垂直面倾斜不超过 5°； 列
■ 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。
如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

主要技术参数

名称 单位 参数
额定工作频率 50
额定工作电压 V 380，660
额定绝缘电压 V 660
水平母线 A 630-3150
额定工作电流
垂直母线 A 600
水平母线 80kA( 有效值 )/1 秒
额定短时耐受电流
垂直母线 50kA( 有效值 )/1 秒
水平母线 176kA/0.1s
额定峰值耐受电流
垂直母线 110kA/0.1s
主电路接插件 A 200，400
辅助电路接插件 A 10
工频耐压 1 分钟 V 2500
防护等级 IP40
操作方式 就地，远方，自动

结构特征
■ 本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、 抽屉、安装支架以及
母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
■ 框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
■ 框架及零部件安装孔按模数 E=20mm 变化。
■ 内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
