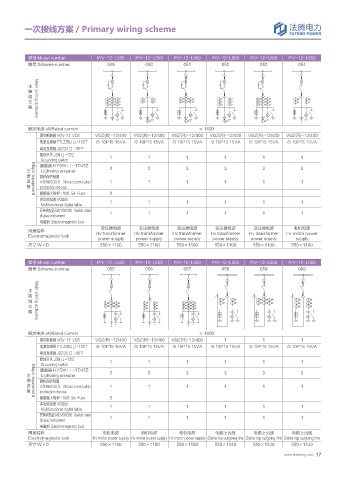

一次接线方案 / Primary wiring scheme

型号 Model number P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550
编号 Scheme number 049 050 051 052 053 054

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VCB VGZ(R)-12/400 VGZ(R)-12/400 VGZ(R)-12/400 VGZ(R)-12/400 VGZ(R)-12/400 VGZ(R)-12/400
电流互感器 FTLZZBJ □ -10CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10PT
接地开关 JZN □ -12/Z
Grounding switch 1 1 1 1 1 1
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3 3 3
要 微机保护装置
设 Major equipment VG9600XX Microcomputer 1 1 1 1 1 1
备 protection device
熔断器 XRNP-10/0. 5A Fuse 3
多功能仪表 VG800
Multifunctional digital table 1 1 1 1 1 1
开关状态显示仪 VGK330 Switch state
display instrument 1 1 1 1 1 1
电磁锁 Electromagnetic lock
变压器电源 变压器电源 变压器电源 变压器电源 变压器电源 电机电源
用途名称 Hv transformer
Electromagnetic lock Hv transformer Hv transformer Hv transformer Hv transformer Hv motor power
power supply power supply power supply power supply power supply supply
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 550×1100 550×1100

型号 Model number P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550
编号 Scheme number 055 056 057 058 059 060

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VCB VGZ(R)-12/400 VGZ(R)-12/400 VGZ(R)-12/400 1 1 1
电流互感器 FTLZZBJ □ -10CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10PT
接地开关 JZN □ -12/Z 1 1 1 1 1 1
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3 3 3
要 Major equipment 微机保护装置
设 VG9600XX Microcomputer 1 1 1 1 1 1
备 protection device
熔断器 XRNP-10/0. 5A Fuse 3
多功能仪表 VG800 1 1 1 1 1 1
Multifunctional digital table
开关状态显示仪 VGK330 Switch state 1 1 1 1 1 1
display instrument
电磁锁 Electromagnetic lock
用途名称 电机电源 电机电源 电机电源 电缆上出线 电缆上出线 电缆上出线
Electromagnetic lock Hv motor power supply Hv motor power supply Hv motor power supply Cable top outgoing line Cable top outgoing line Cable top outgoing line
尺寸 W×D 550×1100 550×1100 550×1100 550×1340 550×1340 550×1340
