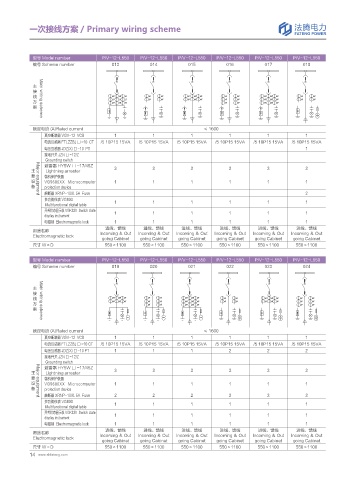

一次接线方案 / Primary wiring scheme

型号 Model number P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550
编号 Scheme number 013 014 015 016 017 018

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VCB 1 1 1 1 1 1
电流互感器 FTLZZBJ □ -10 CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10 PT 1
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3 3 3
要 微机保护装置
设 Major equipment VG9600XX Microcomputer 1 1 1 1 1 1
备 protection device
熔断器 XRNP-10/0. 5A Fuse 2
多功能仪表 VG800
Multifunctional digital table 1 1 1 1 1 1
开关状态显示仪 VGK330 Switch state
display instrument 1 1 1 1 1 1
电磁锁 Electromagnetic lock 1 1 1 1 1 1
进线、馈线 进线、馈线 进线、馈线 进线、馈线 进线、馈线 进线、馈线
用途名称 Incoming ＆ Out
Electromagnetic lock Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out
going Cabinet going Cabinet going Cabinet going Cabinet going Cabinet going Cabinet
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 550×1100 550×1100

型号 Model number P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550
编号 Scheme number 019 020 021 022 023 024

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VCB 1 1 1 1 1 1
电流互感器 FTLZZBJ □ -10 CT /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10 PT 1 1 1 2 2 2
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3 3 3
要 微机保护装置
设 Major equipment VG9600XX Microcomputer 1 1 1 1 1 1
备 protection device
熔断器 XRNP-10/0. 5A Fuse 2 2 2 3 3 3
多功能仪表 VG800
Multifunctional digital table 1 1 1 1 1 1
开关状态显示仪 VGK330 Switch state
display instrument 1 1 1 1 1 1
电磁锁 Electromagnetic lock 1 1 1 1 1 1
进线、馈线 进线、馈线 进线、馈线 进线、馈线 进线、馈线 进线、馈线
用途名称
Electromagnetic lock Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out Incoming ＆ Out
going Cabinet going Cabinet going Cabinet going Cabinet going Cabinet going Cabinet
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 550×1100 550×1100
