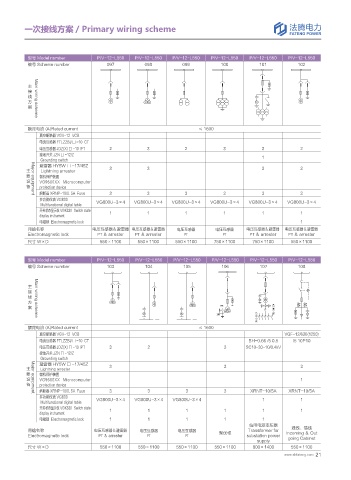

一次接线方案 / Primary wiring scheme

型号 Model number P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550
编号 Scheme number 097 098 099 100 101 102

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VCB
电流互感器 FTLZZBJ □ -10 CT
电压互感器 JDZ(X) □ -10 PT 2 3 2 3 3 2
接地开关 JZN □ -12/Z
Grounding switch 1
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3 3
要 微机保护装置
设 Major equipment VG9600XX Microcomputer
备 protection device
熔断器 XRNP-10/0. 5A Fuse 3 3 3 3 3 3
多功能仪表 VG800
Multifunctional digital table VG800U-3×4 VG800U-3×4 VG800U-3×4 VG800U-3×4 VG800U-3×4 VG800U-3×4
开关状态显示仪 VGK330 Switch state
display instrument 1 1 1 1 1 1
电磁锁 Electromagnetic lock 1
用途名称 电压互感器＆避雷器 电压互感器＆避雷器 电压互感器 电压互感器 电压互感器＆避雷器 电压互感器＆避雷器
Electromagnetic lock PT ＆ arrester PT ＆ arrester PT PT PT ＆ arrester PT ＆ arrester
尺寸 W×D 550×1100 550×1100 550×1100 750×1100 750×1100 550×1100

型号 Model number P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550
编号 Scheme number 103 104 105 106 107 108

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VCB VGF-12/630(1250)
电流互感器 FTLZZBJ □ -10 CT BH-0.66 /5 0.5 /5 10P10
电压互感器 JDZ(X) □ -10 PT 3 2 3 SC10-30-10/0.4kV
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3 3 3
要 微机保护装置
设 Major equipment VG9600XX Microcomputer 1
备 protection device
熔断器 XRNP-10/0. 5A Fuse 3 3 3 3 XRNT-10/5A XRNT-10/5A
多功能仪表 VG800 VG800U-3×4 VG800U-3×4 VG800U-3×4 1 1
Multifunctional digital table
开关状态显示仪 VGK330 Switch state
display instrument 1 1 1 1 1 1
电磁锁 Electromagnetic lock 1 1 1 1 1
站用电源变压器
用途名称 电压互感器＆避雷器 电压互感器 电压互感器 Transformer for 进线、馈线
Electromagnetic lock PT ＆ arrester PT PT 聚优柜 substation power Incoming ＆ Out
supply going Cabinet
尺寸 W×D 550×1100 550×1100 550×1100 550×1100 800×1400 550×1100
