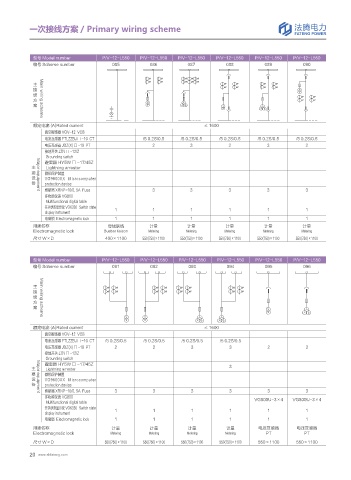

一次接线方案 / Primary wiring scheme

型号 Model number P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550
编号 Scheme number 085 086 087 088 089 090

主
接
线
方 Main wiring scheme
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VCB
电流互感器 FTLZZBJ □ -10 CT /5 0.2S/0.5 /5 0.2S/0.5 /5 0.2S/0.5 /5 0.2S/0.5 /5 0.2S/0.5
电压互感器 JDZ(X) □ -10 PT 2 3 2 3 2
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester
要 Major equipment 微机保护装置
设 VG9600XX Microcomputer
备 protection device
熔断器 XRNP-10/0. 5A Fuse 3 3 3 3 3
多功能仪表 VG800
Multifunctional digital table
开关状态显示仪 VGK330 Switch state
display instrument 1 1 1 1 1 1
电磁锁 Electromagnetic lock 1 1 1 1 1 1
用途名称 母线联络 计量 计量 计量 计量 计量
Electromagnetic lock Busbar liaison Metering Metering Metering Metering Metering
尺寸 W×D 400×1100 550(750)×1100 550(750)×1100 550(750)×1100 550(750)×1100 550(750)×1100

型号 Model number P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550 P/V-12-L550
编号 Scheme number 091 092 093 094 095 096

主
接
线 Main wiring scheme
方
案

额定电流 (A)Rated current ≤ 1600
真空断路器 VGV-12 VCB
电流互感器 FTLZZBJ □ -10 CT /5 0.2S/0.5 /5 0.2S/0.5 /5 0.2S/0.5 /5 0.2S/0.5
电压互感器 JDZ(X) □ -10 PT 2 2 3 3 2 3
接地开关 JZN □ -12/Z
Grounding switch
避雷器 HY5W □ -17/45Z
主 Lightning arrester 3
要 微机保护装置
设 Major equipment VG9600XX Microcomputer
备 protection device
熔断器 XRNP-10/0. 5A Fuse 3 3 3 3 3 3
多功能仪表 VG800 VG800U-3×4 VG800U-3×4
Multifunctional digital table
开关状态显示仪 VGK330 Switch state
display instrument 1 1 1 1 1 1
电磁锁 Electromagnetic lock 1 1 1 1 1 1
用途名称 计量 计量 计量 计量 电压互感器 电压互感器
Electromagnetic lock Metering Metering Metering Metering PT PT
尺寸 W×D 550(750)×1100 550(750)×1100 550(750)×1100 550(750)×1100 550×1100 550×1100
