FW2
万能式断路器

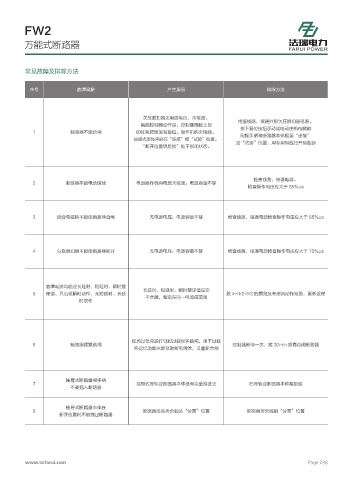

常见故障及排除方法
序号 故障现象 产生原因 排除方法
欠压脱扣器无电源电压，未接通。
检查线路，接通外部欠压脱扣器电源。
智能控制器动作后，控制器面板上部
按下复位按钮手动或电动使机构储能
1 断路器不能合闸 的红色按钮没有复位。操作机构未储能。
用摇手柄将断路器本体摇至“连接”
抽屉式本体未处在“连接”或“试验”位置。
或“试验”位置；用专用钥匙打开钥匙锁
“断开位置钥匙锁”处于锁闭状态。
检查线路，接通电源。
2 断路器不能电动储能 电动操作机构电源未接通；电源容量不够
检查操作电压应大于 85%us
3 闭合电磁铁不能使断路器合闸 无电源电压；电源容量不够 检查线路，接通电源检查操作电压应大于 85%us
4 分励脱扣器不能使断路器断开 无电源电压；电源容量不够 检查线路，接通电源检查操作电压应大于 70%us
故障电流均超过长延时、短延时、瞬时整
长延时、短延时、瞬时整定值设定
5 定值、只出现瞬时动作，无短延时、长延 按 Irl<Ir2<Ir3 的原则及考虑其动作范围，重新设定
不合理，整定在同一电流值范围
时动作
现场过负荷运行引起过载保护跳闸，由于过载
6 断路器频繁跳闸 控制器断电一次，或 30min 后再合闸断路器
热记忆功能未能及时断电清除，又重新合闸
抽屉式断路器摇手柄
7 抽屉式导轨或断路器本体没有完全推进去 把导轨或断路器本体推到底
不能插入断路器
抽屉式断路器本体在
8 断路器没有完全到达“分离”位置 断路器完全摇到“分离”位置
断开位置时不能抽出断路器
