FRY1
光伏太阳能专用变压器

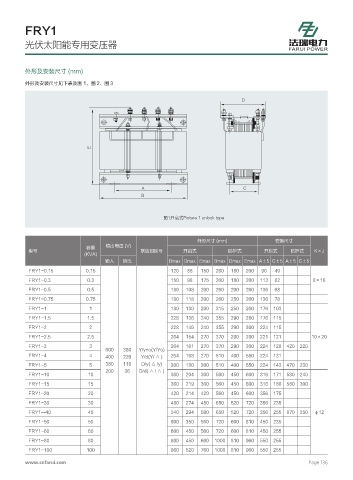

外形及安装尺寸 (mm)
外形及安装尺寸见下表及图 1、图 2、图 3
%
&
" $
#
ప ᐬज़ᐻ1JDUVSF VOMPDL UZQF
外形尺寸 (mm) 安装尺寸
容量 输出电压 (V)
型号 联结组别号 开启式 防护式 开启式 防护式 K×J
(KVA)
输入 输出 Bmax Dmax Emax Bmax Dmax Emax A±5 C±5 A±5 C±5
FRY1-0.15 0.15 120 88 150 260 180 200 90 49
FRY1-0.3 0.3 150 98 175 260 180 200 113 62 8×16
FRY1-0.5 0.5 180 108 200 260 200 260 136 68
FRY1-0.75 0.75 180 118 200 260 250 260 136 78
FRY1-1 1 180 130 200 315 250 260 176 103
FRY1-1.5 1.5 228 136 240 355 290 280 176 115
FRY1-2 2 228 146 240 355 290 300 224 115
FRY1-2.5 2.5 264 154 270 370 290 280 221 121 10×20
FRY1-3 3 264 161 270 370 290 300 224 128 420 220
600 380 Y/yno(Y/Yo)
FRY1-4 4 400 220 Y/d(Y/ △ ) 264 168 270 510 400 550 224 131
FRY1-5 5 380 110 D/y( △ /y) 300 180 300 510 400 550 224 143 470 230
200 36 D/d(△/△)
FRY1-10 10 360 204 360 560 450 600 316 171 580 240
FRY1-15 15 360 219 360 560 450 600 316 186 580 300
FRY1-20 20 420 214 420 560 450 600 356 175
FRY1-30 30 480 274 450 650 520 720 356 235
FRY1—40 40 540 294 500 650 520 720 356 255 870 350 φ12
FRY1-50 50 600 350 560 720 600 810 450 235
FRY1-60 60 600 450 560 720 600 810 450 255
FRY1-80 80 800 450 660 1000 810 960 550 255
FRY1-100 100 860 520 760 1000 810 960 550 255
