外形尺寸 (mm)
高度 2650
宽度 额定电流 1600A 及以下 1400
电缆进出线 2870
深度
架空进出线 2950

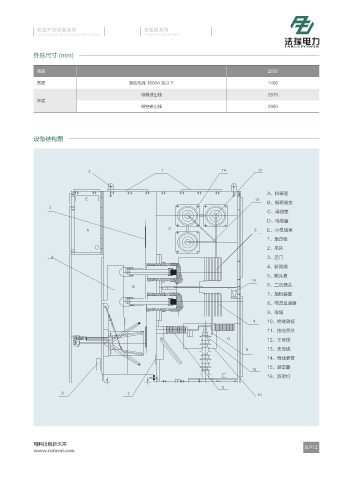

设备结构图
A、仪表室
&
B、断路器室
C、母线室
D、电缆室
" $ E、小母线室
1、泄压板
2、吊环
3、活门
4、断路器
5、触头盒
6、二次插头
#
7、加热装置
8、电流互感器
9、电缆
10、绝缘隔板
11、接地开关
% 12、主母线
13、支母线
14、母线套管
15、避雷器
16、照明灯
