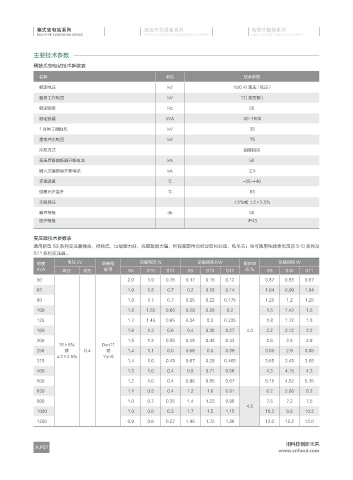

主要技术参数
预装式变电站技术参数表

名称 单位 技术参数
额定电压 kV 10/0.4( 高压 / 低压 )
最高工作电压 kV 12( 高压侧 )
额定频率 Hz 50
额定容量 kVA 50-1600

1 分钟工频耐压 kV 35
雷电冲击电压 kV 75
冷却方式 油浸自冷
高压后备熔断器开断电流 kA 50

插入式熔断器开断电流 kA 2.5
环境温度 ℃ -35~+40
线圈允许温升 ℃ 65
无载调压 ±5％或 ±2×2.5％
噪声等级 db 50
防护等级 IP43

变压器技术参数表
选用新型 S9 系列变压器器身，损耗低，过载能力好，抗短路能力强，所有紧固件均经过防松处理，免吊芯；也可选用性能更优良的 S10 系列及
S11 系列变压器。
容量 电压 kV 联接组 空载电流 % 空载损耗 KW 阻抗电 负载损耗 W
kVA 高压 低压 标号 S9 S10 S11 S9 S10 S11 压% S9 S10 S11
50 2.0 1.9 0.75 0.17 0.15 0.12 0.87 0.83 0.87
63 1.9 1.8 0.7 0.2 0.18 0.14 1.04 0.99 1.04

80 1.9 1.7 0.7 0.25 0.22 0.175 1.25 1.2 1.25
100 1.8 1.55 0.65 0.29 0.26 0.2 1.5 1.42 1.5
125 1.7 1.45 0.65 0.34 0.3 0.235 1.8 1.72 1.8
160 1.6 1.3 0.6 0.4 0.36 0.27 4.0 2.2 2.12 2.2
200 1.5 1.2 0.55 0.48 0.43 0.33 2.6 2.5 2.6
10±5% Dyn11
250 或 0.4 或 1.4 1.1 0.5 0.56 0.5 0.39 3.05 2.9 3.05
±2×2.5% Yyn0
315 1.4 1.0 0.45 0.67 0.29 0.465 3.65 3.45 3.65

400 1.3 1.0 0.4 0.8 0.71 0.56 4.3 4.15 4.3
500 1.2 1.0 0.4 0.96 0.85 0.67 5.15 4.82 5.15
630 1.1 0.8 0.4 1.2 1.6 0.81 6.2 5.86 6.2
800 1.0 0.7 0.35 1.4 1.23 0.98 7.5 7.2 7.5
4.5
1000 1.0 0.6 0.3 1.7 1.5 1.15 10.3 9.8 10.3
1250 0.9 0.6 0.27 1.95 1.72 1.36 12.0 12.2 12.0
