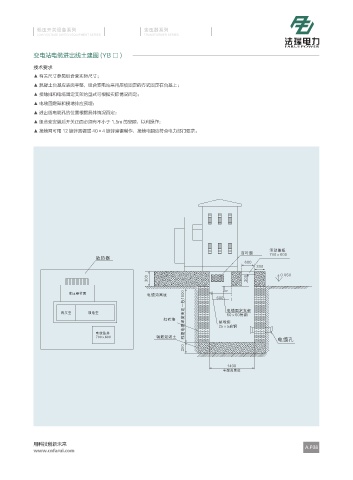

变电站电缆进出线土建图 (YB □ )
技术要求
▲ 有关尺寸参见组合变实际尺寸；
▲ 混凝土台基应表面平整，组合变电站采用压板固定的方式固定在台基上；
▲ 接地排和电缆固定支架的型式可根据实际情况而定；
▲ 电缆固定架和接地排应预埋；
▲ 进出线电缆孔的位置根据具体情况而定；
▲ 组合变安装后开关正面必须有不小于 1.5m 的空隙，以利操作；
▲ 接地网可用 12 镀锌圆钢或 40×4 镀锌扁铜制作，接地电阻应符合电力部门要求。
