结构特点

开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造，无需表面处理，经 CNC 高精度设备加工，采用先
进的多重折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。
开关设备可配装本公司生产的 VS1 系列、VD4 系列、ZN65 系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各位置均
有定位和显示装置，安全可靠。
电缆室可装多达 9 根单芯电缆，设备有可靠的机械、电气联锁装置，完全满足“五防”要求。各室设有泄压通道，确保运行人身安全。

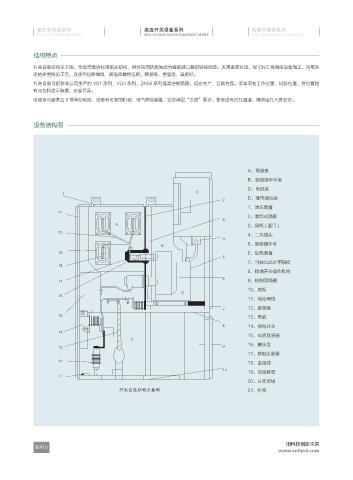

设备结构图

A、母线室
B、断路器手车室
C、电缆室
%
D、继电器仪表

1、泄压装置

2、装卸式隔板

" 3、隔板 ( 活门 )

4、二次插头

5、断路器手车
#
6、加热装置

7、可抽出式水平隔板

8、接地开关操作机构

9、控制导线槽
10、底板

11、接地母线
12、避雷器

13、电缆
14、接地开关

15、电流互感器
$
16、触头盒

17、静触头装置
18、主母线
19、母线套管

20、分支母线
ᐬڟ䃪ำ㏿Ჰ⹦ᘻప 21、外壳
