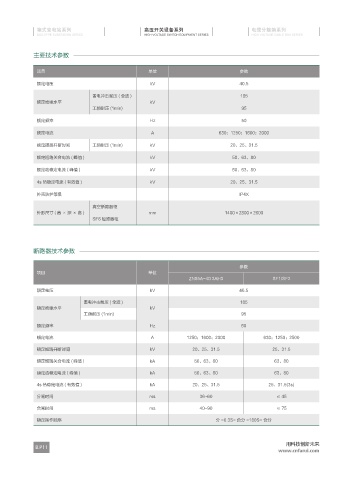

主要技术参数

项目 单位 参数

额定电压 kV 40.5

雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95

额定频率 Hz 50

额定电流 A 630；1250；1600；2000
额定短路开断时间 工频耐压 (1min) kV 20、25、31.5

额定短路关合电流 ( 峰值 ) kV 50、63、80
额定动稳定电流 ( 峰值 ) kV 50、63、80

4s 热稳定电流 ( 有效值 ) kV 20、25、31.5
外壳防护等级 IP4X

真空断路器柜
外形尺寸(宽×深×高) mm 1400×2800×2600
SF6 短路器柜

断路器技术参数

参数
项目 单位
ZN85A-40 3AH3 SF1/SF2

额定电压 kV 40.5
雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95
额定频率 Hz 50
额定电流 A 1250；1600；2000 630；1250；2500

额定短路开断时间 kV 20、25、31.5 25、31.5

额定短路关合电流 ( 峰值 ) kA 50、63、80 63、80
额定动稳定电流 ( 峰值 ) kA 50、63、80 63、80
4s 热稳定电流 ( 有效值 ) kA 20、25、31.5 25、31.5(3s)

分闸时间 ms 36~60 ≤ 45
合闸时间 ms 40~90 ≤ 75

额定操作顺序 分 -0.3S- 合分 -180S- 合分
